тодорхойлолт

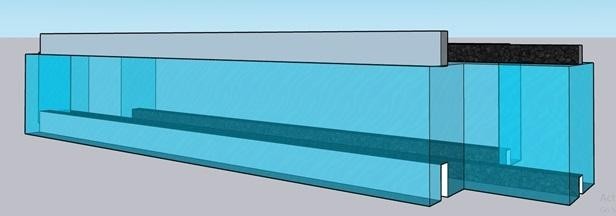

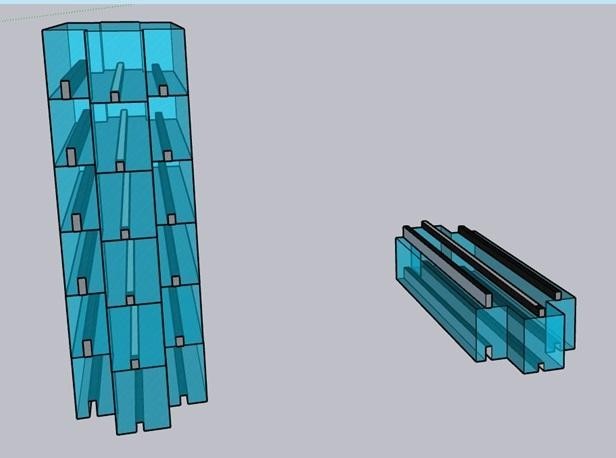

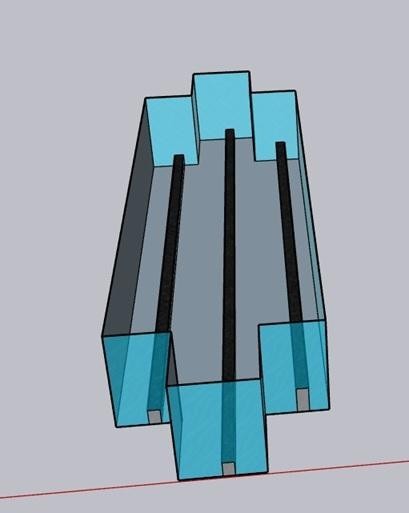

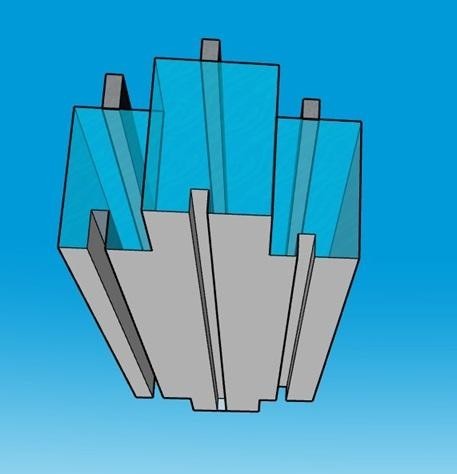

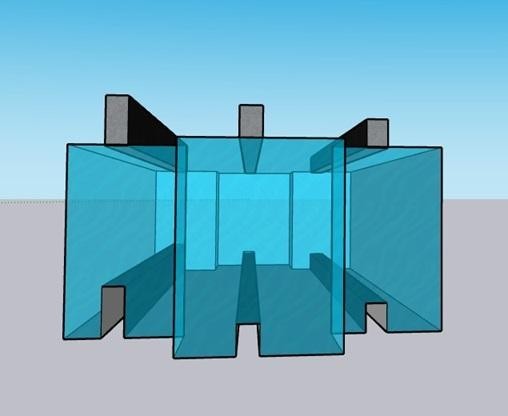

Бүтээгдэхүүний загварын нэр: Цахилгаан шатны хүндрүүлэгчийн хэв, хүндрүүлэгчийн бүтээцүүд Цахилгаан шатны хүндрүүлэгчийн хэв нь барилгын материалын үйлдвэрлэлийн тоног төхөөрөмжийн салбарт хамаарах бөгөөд ачаа болон хүн тээврийн цахилгаан шатны механизмын хүндрүүлэгчийг бэлгэхэд зориулагдсан болно. Цахилгааны шатны хүндрүүлэгчийн хэв нь үндсэн 3 загвараас бүрдэх бөгөөд эхний хувилбар болох ховилт хувилбар нь нэг шатны хүндрүүлэгчийн доод талд ховил гарган цутгах зориулалттай босоо ховилуудтай (хувилбар 1), хүндрүүлэгчийн доод талд гаргасан ховил нь нөгөө хүндрүүлэгчийн дээд талд цутган гаргасан углагдах хэсэгт хоородоо углагдан байршина. (хувилбар 1а-1e).

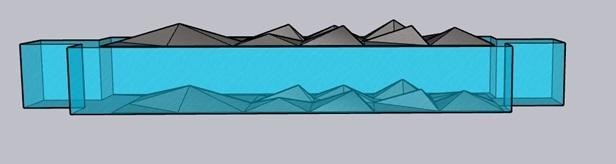

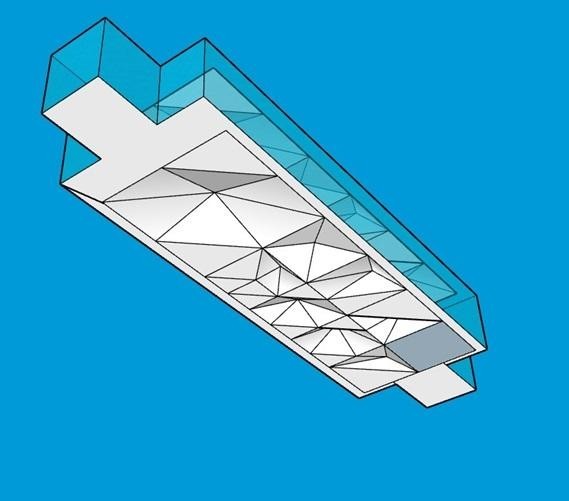

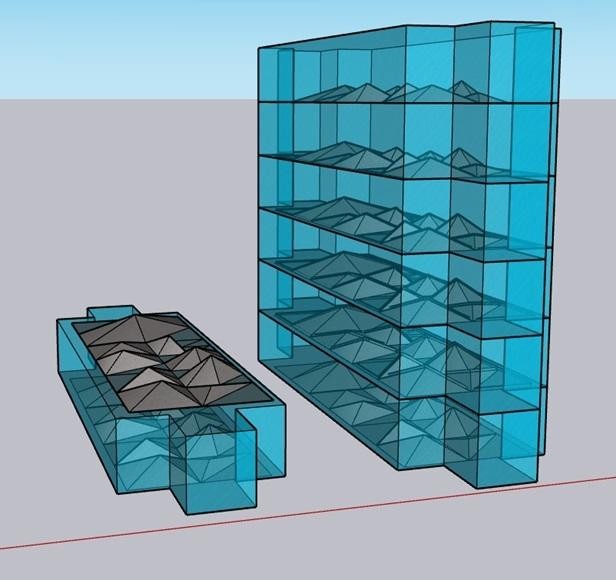

Дараагийн хувилбар болох хүндрүүлэгчийн доод талын гадаргууд хүндрүүлэгчийн их биерүү дотогш орсон харин дээд талын гадаргууд гадагш гаргасан ижил хэмт, адил талт шовх гадаргуунуудыг бий болгосон (хувилбар 2, 2а-2e) хүндрүүлэгчүүдийг давхарлан байршуулахдаа нэг хүндрүүлэгчийг нөгөө хүндрүүлэгчийн дээд талд давхарлан байршуулах бөгөөд нэг хүндрүүлэгчийн оройн шовх үзүүрүүд нь дээд талын хүндрүүлэгчийн суурийн дотогш хотойж орсон хэсэг дээр углагдан хоорондоо бэхжүүлэгдэх боломжтой байдлаар зохиомжилсон (хувилбар 2f).

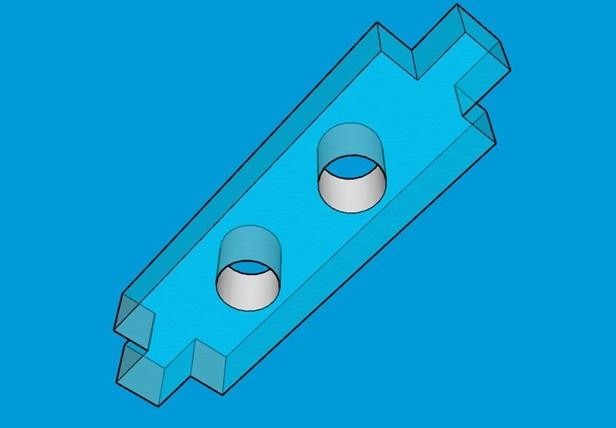

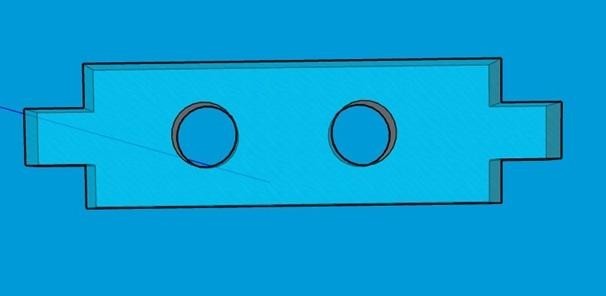

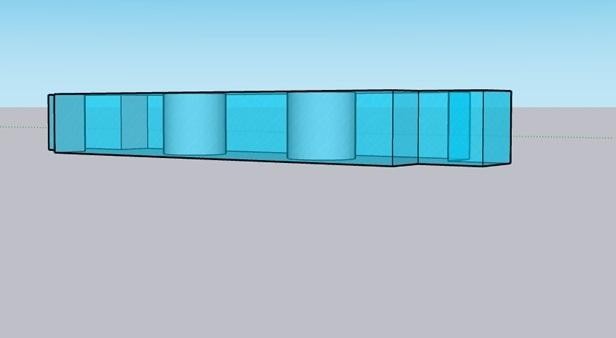

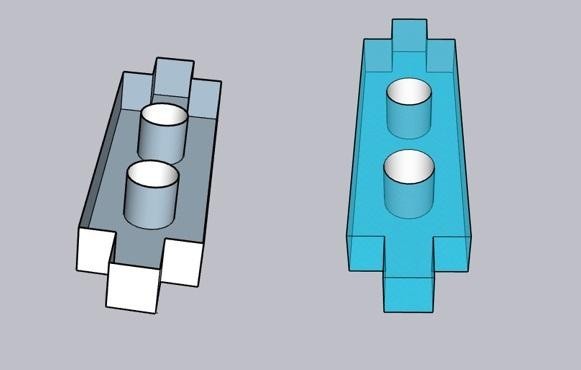

Хүндрүүлэгчийн эцсийн хувилбар нь хүдрүүлэгч хэвлэх явцадаа их биеийн голд хонгил буюу нүх гаргаж өгсөн (хувилбар 3), адил талт тэгш хэмт, ижил зайд байрлах хоёр нүх нь хүндрүүлэгчийн их биеийн дагуу босоо байрлах бөгөөд бие биеийн дээд байршуулахад тухайн давхарласан их биесийн дундуур бэхлэгч труба буюу төмөр биет байршуулах боломжтойгоор зохиомжилсон (хувилбар 3, 3а-3d).
Барилгын давхарын тоо эсвэл цахилгаан шатаар өргөх ачааны жингээс хамаарч хүндрүүлэгчийн ашиглагдах тоо хэмжээг сонгож ашиглах боломжтой.
