тодорхойлолт

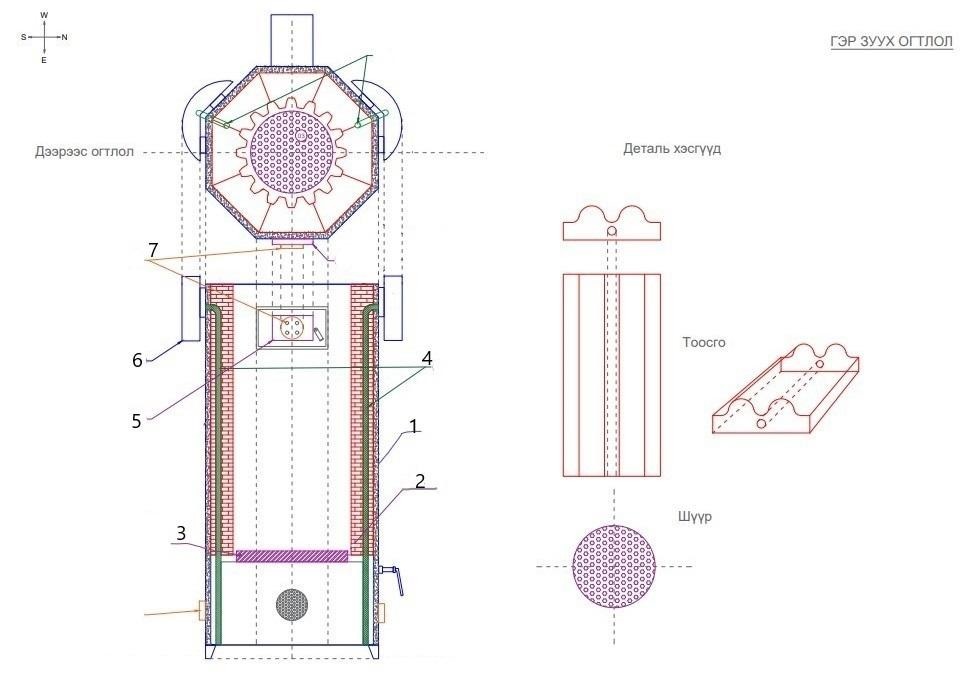

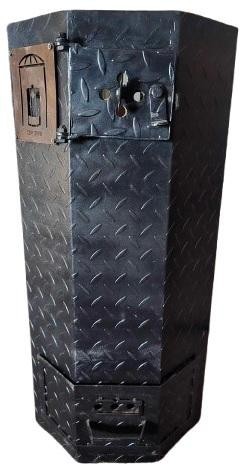

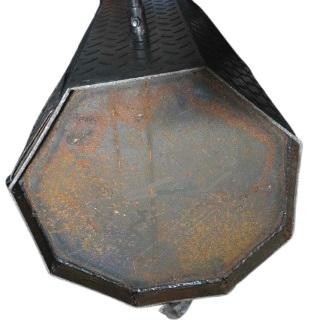

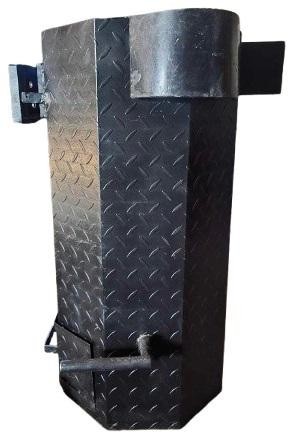

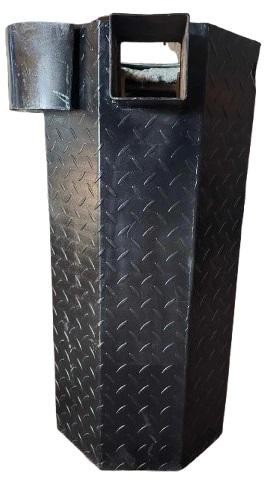

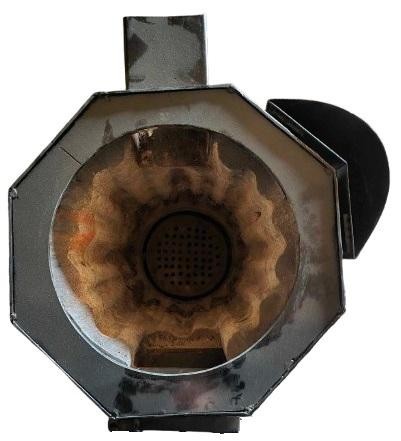

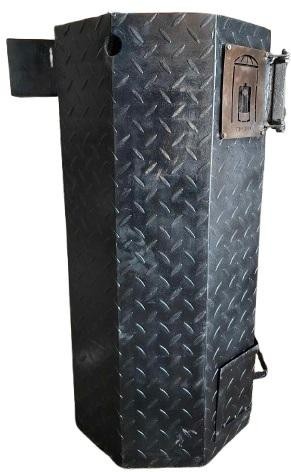

Бүтээгдэхүүний загварын нэр: Гэр зуухны бүтээц Гэр зуухны бүтээц нь лист төмөр бүхий их бие (1), тоосго дотрологоо (2), үнсний шүүр (3), агаар халаах хоолой (4), зуухны ам (5), агаар чийгшүүлэгч (6), галын хотлийн шаталт дэмжих агаарын цооног (7) гэсэн үндсэн хийцлэлүүдээс бүрдсэн бүтээц болно. Зуухны бүтээцийн бүтэц, эд ангиудын байрлалыг зүсэлтийн зургийг хавсаргав. Зуухны их биеийг зориулалтын листийг адил тал, тэгш өнцөг үүсгэн талст байдлаар харагдах найман хажуу үүгэн хэвлэж хэлбэржүүлсэн бүтэцтэйгээр зохиомжилсон. Зуухны нүүрийн доод хэсэгт үнсний тосгуур, зуухны нүүрийн оройгоос доош тодорхой зайд зууханд нүүрс түлэх амыг тус тус байрлуулсан харагдана. (Зураг 1). Зуухны хоёр хажуу талуудын дээд хэсэгт агаар чийгшүүлэгчийн бүтээцийг байрлуулж тэдгээрийг арааг халаах хоолойтой холбож угсарсан ба зуухны галын хотлын ар хэсэгт утааны яндангийн цооногийг тус тус гаргаж байрлуулсан хийцлэлтэй.(Зураг 2, Зураг 3, Зураг4). Зуухны бүтээцийн хийцлэлийг эгц дээрээс болон дороос харвал зуухны амсар ба ёроол нь адил талт, тэгш өнцөгт бүтээцүүд байх ба зуухны дээд амсарын хажууд агаар чийгшүүлэгчийг угсарч холбосон бүтэцтэй. (Зураг 5, Зураг 6). Зуухны дотор талыг үнсний шүүрнээс амсар хүртэл туйпуугаар дотролсон ба агаар халаах хоолойг зуухны эх биеийн сууриас туйпуу дотролгооны дундуур сүвлэн байрлуулж тус хоолойн амсарын төгсгөлийг агаар чийгшүүлэгчид холбож угсарсан бүтэцтэй. Энэхүү хийцлэлийг зуухны огтлол зураг хэсэгт өнгө ялган тодруулж харууллаа.
| Томьёолол | Тодорхойлолот |
|---|---|
