Товч тайлбар

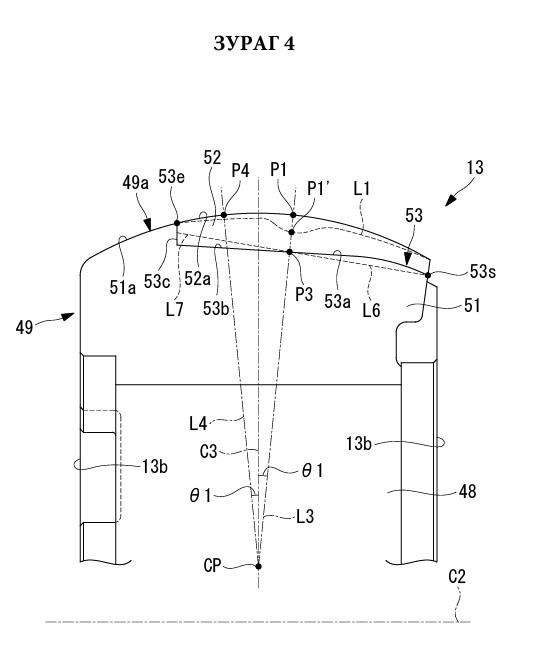

Дараах эд ангийг агуулсан бутлагч индүү (13); үүнд: гадна гэрт эргэлдэх боломжтой суурилуулсан тулгуур хэсэг; бутлуурын ширээ ба эргэлдэгч хэсгийн дунд хэсэгт хатуу түлшийг бутлах тулгуур хэсэгт суурилуулсан индүүний хэсэг (49) тус тус багтана. Индүүний хэсэг (49) дараах эд ангийг багтаана; үүнд: эргэлдэгч голын гадна гэрт бэхлэгдсэн суурь (51); суурийн гаднах гадаргууд шүргэж байрлах сууриас шугаман тэлэлтийн өөр коэффициенттой керамик хэсэг (52)-ээс орох ба керамик хэсэг нь сууриас илүү үрэлтийн эсэргүүцэлтэй байна. Суурь (51) ба керамик хэсэг (52)-ийн дундуур индүүний хэсэг (49)-г зүссэн хөндлөн огтлол дүрслэл (53) нь эргэлтийн тэнхлэгийн төвийг харуулсан ба энэхүү тэнхлэг нь суурийн гадна тал (49a)-аас цухуйж гарахдаа индүүний хэсгийг чиглэсэн дугуйрсан хэсэг (53a)-тэй байх бөгөөд гадаргуу (13)-ын төгсгөлд хүрэхдээ хамгийн дээд үрэлтийн цэг (P1)-ээс хамгийн дээд үрэлтийн цэг (P1)-т илүү ойрхон байрласан байх ба энэхүү үрэлтийн цэг нь индүүний хэсэг (49)-ийн гадна шүргэлтийн гадаргуу (49а)-д хүрч бутрах цэг байх магадлалтай байна.
ТОМЬЁОЛОЛ
1. Гэрийн дотор талд байрлаж, эргэлдэн тоосруулагч тавцан болон тоосруулагч булын хооронд орох хатуу түлшийг нунтаглаж тоосруулах, тоосруулагч тавцангаас эргэлтийн хүчийг авч, хамт эргэлдэх бүрэлдхүүндээ доор дурдсаныг багтаасан Тоосруулагч булны ялгаа нь гэр дотор эргэлдэх боломжтой бэхлэгддэг тулгуур хэсэг; тоосруулагч тавцан болон тоосруулагч булын завсарт хатуу түлшийг тоосруулах тулгуур хэсэгт бэхлэгдсэн дугуй цагариг хэлбэртэй булын хэсэг, булын хэсэг нь тулгуур хэсэгт бэхлэгдсэн суурь хэсэг болон суурь хэсгийн гадна тойргийн талд байрлах гадна тойргийн талтай, суурь хэсгээс ялгаатай шугаман тэлэлтийн коэффициент бүхий суурь хэсгээс илүү элэгдэлд тэсвэртэй, булын хэсгийн эргэлтийн төвийн тэнхлэгийг сунгах чиглэлийг багтаасан гадаргууд огтлол хийх үеийн хөндлөн огтлолын суурь хэсэг болон гадна тал хоёрын хоорондох интерфэйс гадаргуу нь булын хэсгийн гадна талын хамгийн их элэгдлийн цэгээс их байх дээд цэгт ойр байх үзүүр хэсгийн хувьд булын хэсгийн гадна тойргийн гадаргуугийн чиглэл рүү цухуйсан муруй хэсэг тус тус багтана.
2. Тоосруулагч булны томьёоллын 1 дүгээрийн ялгаа нь тоосруулагч булын хэсгийн гадна тойргийн гадаргуу нь хөндлөн огтлолын хувьд нумарсан хэлбэртэй байх ба хамгийн их элэгдлийн цэг нь гадна тойргийн гадаргуу дээр эргэлтийн төвийн тэнхлэгтэй перпендикуляр байхын сацуу эргэлтийн төвийн тэнхлэг нь сунаж тэлсэн чиглэл дэх төвийг дамжин өнгөрөх шугам болох төв шугамд 3 градусаас 13 градусын өнцөгт байрлана.
3. Тоосруулагч булны томьёоллын 1, 2 дугаарын ялгаа нь тоосруулагч булны интерфейс гадаргуу нь шулуун шугамаар сунасан шулуун хэсэгтэй байх ба шулуун хэсэг ба муруй хэсэг нь хоорондоо жигд холбогдсон байна.
4. Тоосруулагч булны томьёоллын 1, 2, 3 дугаарын ялгаа нь тоосруулагч булны интерфейс гадаргуу нь хамгийн их элэгдлийн цэг дээр булын хэсгийн гадна тойргийн гадаргуугаас гадагш хонхорхой хэсэгтэй байх ба хонхорхой хэсэг ба муруй хэсэг нь хоорондоо жигд холбогдсон байна.
5. Тоосруулагч булны томьёоллын 1-4 дүгээрийн ялгаа нь тоосруулагч булын гадна тойргийн гадаргуу нь хөндлөн огтлолын хувьд нуман хэлбэртэй байх ба муруй хэсгийн муруйлтын радиус нь гадна тойргийн гадаргуугийн муруйлтын радиусын 10% ба түүнээс дээш хувьтай байна.
6. Бүрэлдхүүндээ доор дурдсаныг багтаасан хатуу түлш тоосруулагч төхөөрөмжийн ялгаа нь томьёолол 1-5-ын тоосруулагч бул; тоосруулагч бул ба тоосруулагч тавцангийн завсарт хатуу түлшийг тоосруулах, хатуу түлшийг барьж эргэлдах зохион байгуулалттай тоосруулагч тавцан; тоосруулагч бул болон тоосруулагч тавцанг дотор нь байрлуулах гадна гэр багтана.
7. Гэр дотор байрлуулах завсартаа хатуу түлшийг тоосруулах зохион байгуулалттай тоосруулагч бул ба хатуу түлшийг барьж эргэлдэн тоосруулах тавцан, эргэлдэх тоосруулагч тавцангийн эргэлтийн хүчээр эргэлдэн тоосруулагч булыг үйлдвэрлэх аргын ялгаа нь тоосруулагч бул нь бүрэлдхүүндээ доор дурдсаныг багтаасан байна, үүнд: гэрт бэхлэгдсэн тулгуур хэсэг, тоосруулагч тавцан ба булын хэсгийн дунд хатуу түлшийг тоосруулах зохион байгуулалттай тулгуур хэсгийг тойрон эргэлдэх боломжтойгоор бэхлэгдсэн дугуй цагариган булын хэсэг, булын хэсэг нь тулгуур хэсэгт бэхлэгдсэн суурь хэсэгтэй байх ба гадна захын хэсэг нь суурь хэсгийн гадна талын гадаргууд суурилсан байх бөгөөд үндсэн хэсгээс ялгаатай шугаман тэлэлтийн коэффициенттэй үндсэн хэсгээс илүү элэгдэлд тэсвэртэй байх ба булын хэсгийн эргэлтийн төв тэнхлэг нь сунасан чиглэлтэй гадаргууд хөндлөн огтлол хийх үеийн хөндлөн огтлол дахь суурь хэсэг болон интерфейс нь булын хэсгийн хамгийн их элэгдлийн цэгээс хамгийн их элэгдлийн цэгт ойр байршиж, үзүүр хэсгийн хувьд булын хэсгийн гадна тойргийн гадаргуу руу цухуйсан муруй хэсэг тус тус багтах ба
суурь хэсэг болон гадна тойргийн гадаргууг хамтад нь цутгаж нэг биет болгон үйлдвэрлэнэ.
