Товч мэдээлэл
Шинэ бүтээл нь их хэмжээний материалын хөдөлгөөн, ялангуяа уурхайн материалыг ажлын талбайгаас зөөвөрлөхөд ашигладаг дамжуулах төхөөрөмж, систем, аргатай холбоотой. Ялангуяа нийлүүлэгч нь дараахаас бүрдэнэ: материал хүлээн авах материал хүлээн авах төгсгөл бүхий хангамжын төхөөрөмж; материал хүлээн авах төгсгөлийн алслагдсан материал буулгах төгсгөл; материалыг хүлээн авах төгсгөлд хүлээн авсан материалыг материал буулгах төгсгөлд хүргэхийн тулд ашиглаж байгаа материал хүлээн авах төгсгөл ба материал буулгах хөдөлгөөнт төгсгөлийн хоорондох дамжуулах гадаргууг тодорхойлох зориулалттай төгсгөлгүй дамжуулагч; энд төгсгөлгүй дамжуулагч нь дараалласан олон тооны металл хавтан, тэвш эсвэл салаанаас бүрддэг; хангамжын төхөөрөмжтэй холбогдохоор байрлуулсан ба төгсгөлгүй дамжуулагчийн гадаргуун дагуу дамжих материалын хэмжээний хэмжилтийн төлөөлөгчөөр ашиглахаар тохируулагдсан материалын урсгалыг хянах төхөөрөмж; энд хангамжын төхөөрөмж нь дамжуулагч давалгаатай зохицно; нийлүүлэгч нь цаашид хангамжын төхөөрөмжийг дэмжих явах эд анги; ба явах эд ангиудыг дэмжих ба нийлүүлэгчийг ашиглалтанд зориулан гадаргуу дээгүүр хөдөлж байхаар тохируулсан тээврийн тэргээс бүрдэнэ; ба материалын урсгалыг хянах төхөөрөмж нь наанадаж нэг хэмжилтийн төлөөлөгчийг авахаар тохируулагдсан: дамжуулагчийн дагуу дамжих материалын эзлэхүүн; дамжуулагчийн дагуу дамжих материалын жин.
Томьёолол
1. Дамжуулагч төхөөрөмж нь дараахаас бүрдэнэ, үүнд:
дамжуулах хэрэгсэл, энэ нь дараахаас бүрдэнэ:
материалыг хүлээн авах зориулалттай материал хүлээн авах төгсгөл;
материал хүлээн авах төгсгөлөөс алслагдсан материал буулгах төгсгөл;
материалыг хүлээн авах төгсгөлд хүлээн авсан материалыг материал буулгах төгсгөлд
хүргэхийн тулд ашиглаж байгаа материал хүлээн авах төгсгөл ба материал буулгах
хөдөлгөөнт төгсгөлийн хоорондох дамжуулах гадаргууг тодорхойлох зориулалттай
үргэлжилсэн конвейер;

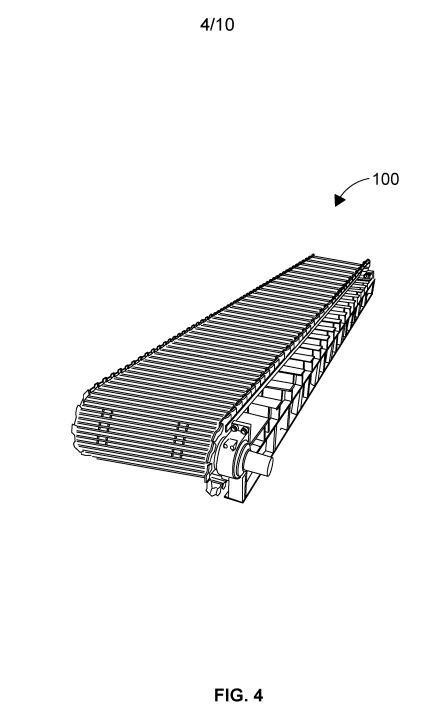

энд үргэлжилсэн конвейер нь дараалласан олон тооны металл хавтан, тэвш эсвэл салаанаас бүрддэг;
дамжуулах хэрэгсэлтэй холбогдохоор байрлуулсан ба үргэлжилсэн конвейерний гадаргуун дагуу дамжих материалын хэмжээний хэмжилтийн төлөөлөгчөөр ашиглахаар тохируулагдсан материалын урсгалыг хянах төхөөрөмж;
энд материалын урсгалыг хянах төхөөрөмж нь конвейерний дагуу дамжих материалын жин хэмжилтийн төлөөлөгчийг авахаар тохируулагдсан байна.

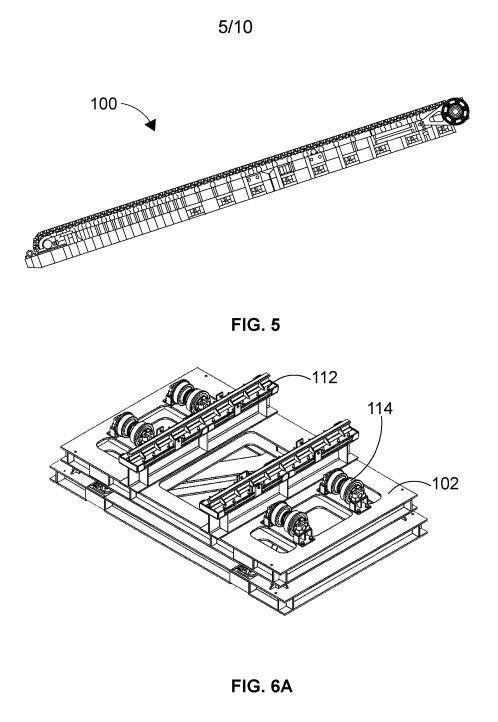

2. Дамжуулагч төхөөрөмжийн томьёоллын 1 дүгээрийн ялгаа нь материалын урсгалыг хянах төхөөрөмж нь дамжуулагч төхөөрөмжтэй тогтвортой харьцах дамжуулах гадаргууг үүсгэх үргэлжилсэн конвейерний нэг хэсгийн доор байрлуулсан жинлэх системээс бүрдэнэ, ингэснээр дамжуулах гадаргуу дээгүүр дамжин өнгөрөх материалын жингийн хэмжилтийг авна.
3. Дамжуулагч төхөөрөмжийн томьёоллын 2 дугаарын ялгаа нь жинлэх систем нь дамжуулах гадаргуугийн эсрэг үргэлжилсэн конвейерний хоёр дахь гадаргуутай зэргэлдээ байрлана.
4. Дамжуулагч төхөөрөмжийн томьёоллын 2 эсвэл 3 дугаарын ялгаа нь жинлэх систем нь хатуу хүрээн дээр суурьлуулсан жинлэх төхөөрөмжүүдийн цуваанаас бүрдэнэ.

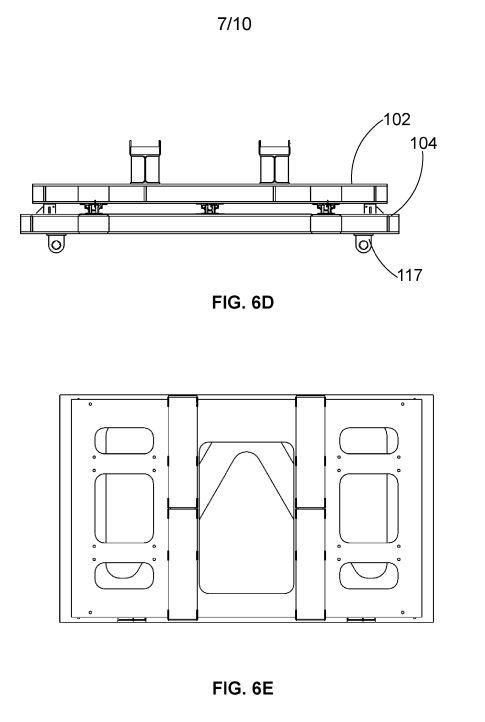

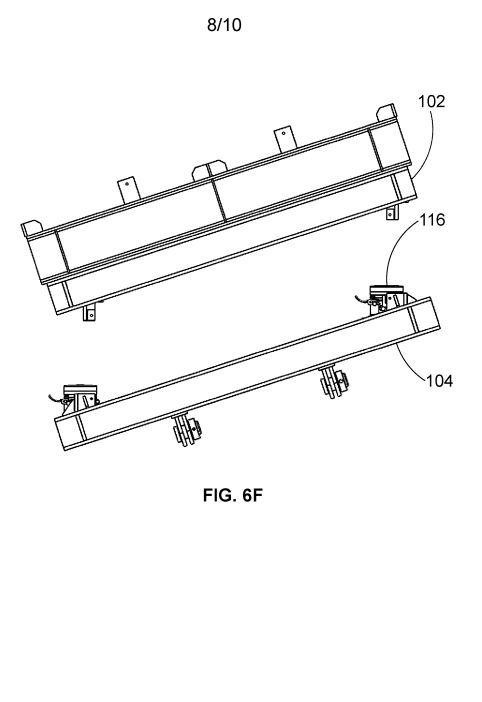

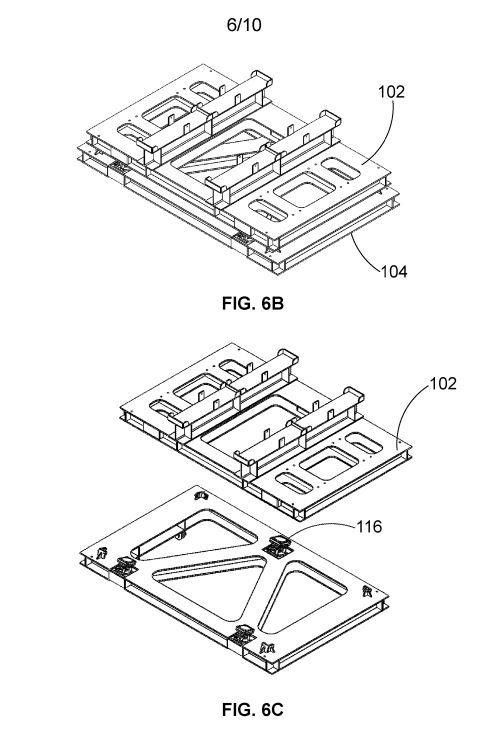

5. Дамжуулагч төхөөрөмжийн томьёоллын 4 дүгээрийн ялгаа нь жинлэх систем нь хоёр хүрээ хэсгээс бүрдэх бөгөөд энд эхний хүрээ хэсэг нь үргэлжилсэн конвейерний хоёр дахь гадаргууг холбоход тохирсон байдаг ба хоёрдахь хүрээ хэсэг нь хоёр дахь хүрээ хэсэгт байрлуулсан жинлэх төхөөрөмжийг ачих бөгөөд ингэснээр эхний хүрээ хэсгээр ачсан ачааг зөөвөрлөж мөн ашиглаж буй жинлэх төхөөрөмжөөр хэмжиж болно.
6. Дамжуулагч төхөөрөмжийн томьёоллын 5 дугаарын ялгаа нь хоёр дахь хүрээ хэсэг нь дамжуулагч төхөөрөмжийн дээр суурьлагдсан байна.
7. Дамжуулагч төхөөрөмжийн томьёоллын 6 дугаарын ялгаа нь хоёр дахь хүрээ хэсэг нь дамжуулагч төхөөрөмжийн дээр гэхдээ дамжуулагч төхөөрөмжийн үндсэн тулгуур сууриас хол зайд суурьлуулагдсан байна.
8. Дамжуулагч төхөөрөмжийн томьёоллын 5-7 дугаарын аль нэгийн ялгаа нь эхний хүрээ хэсэг нь хоёрдахь хүрээ хэсэг дээр суурьлагдсан боловч дамжуулагч төхөөрөмж дээр хөдөлгөөнгүй суурьлагдаагүй байна.

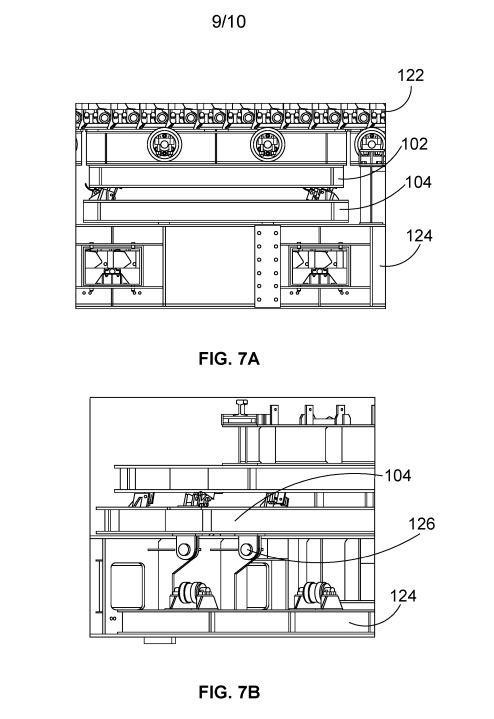

9. Дамжуулагч төхөөрөмжийн томьёоллын 5-8 дугаарын аль нэгийн ялгаа нь эхний хүрээ хэсэг нь дамжуулагч төхөөрөмжийн үндсэн тулгуур хүрээн дээрх холбогдох холболтын хэрэгслээр тасралтгүй ажиллагаатай байхаар тохируулсан холбох хэрэгслээр хангагдана, ингэснээр үргэлжилсэн конвейер нь түүн дээр хөрвүүлэгдэхээр холбогддог; ба эхний хүрээний хэсэг нь тулгуур хүрээн дээрх ижил эргэлтийн хөтөчтэй хамтран ажиллахаар тохируулсан эргэлтийн хөтчийн холболтын хэсгүүдээр хангагдсан байна, ингэснээр үргэлжилсэн конвейер дээр байрлах жинлэлтийн систем нь түүн дээр тасралтгүй хөрвүүлэгдэх боломжтой.
10. Дамжуулагч төхөөрөмжийн томьёоллын 4-9 дугаарын аль нэгийн ялгаа нь жинлэх төхөөрөмжүүд нь тархсан олон өнцөгт цуваа, жишээлбэл, гурвалжин цуваа хэлбэрээр бэхлэгдсэн.
11. Дамжуулагч төхөөрөмжийн томьёоллын 3-10 дугаарын аль нэгийн ялгаа нь дамжуулагч төхөөрөмжийн нь үргэлжилсэн конвейерний хэмжсэн эсвэл мэдэгдэж буй хөдөлгөөний хурдыг ашиглан хэмжсэн жин ба массын урсгалыг тоогоор гаргахад тохируулсан боловсруулах модулиас бүрдэнэ.
12. Дамжуулагч төхөөрөмжийн өмнөх томьёоллын аль нэгийн ялгаа нь материалын урсгалыг хянах төхөөрөмж нь үргэлжилсэн конвейерний дагуу дамжин өнгөрөх материалын хэмжээний наанадаж хоёр ялгаатай хэмжилтийн төлөөлөгч тус бүрийг авахаар тохируулагдсан.
13. Дамжуулагч төхөөрөмжийн өмнөх томьёоллын аль нэгийн ялгаа нь материалын урсгалыг хянах төхөөрөмж нь нэмэлтээр конвейерний дагуу дамжин өнгөрөх материалын эзэлхүүний хэмжилтийн наанадаж төлөөлөгчийг авахаар тохируулагдсан.
14. Дамжуулагч төхөөрөмжийн томьёоллын 13 дугаарын ялгаа нь эзэлхүүний хэмжилтийн төлөөлөгч нь эзлэхүүнийг тоогоор гаргаж авах конвейерний өргөний олон цэгт байрлах үргэлжилсэн конвейерний гадаргуугаас дээш материалын өндрөөс бүрдэх хоёрдогч параметрийн хэмжилт байна.
15. Дамжуулагч төхөөрөмжийн томьёоллын 14 дүгээрийн ялгаа нь урсгал хянах төхөөрөмж нь хяналтын хавтгайг тодорхойлохын тулд дамжуулах гадаргуу дээрх дамжуулах хэрэгслийн хувьд хөдөлгөөнгүй байрлалд нэг буюу хэд хэдэн өндрийн мэдрэгчийг тохиромжтой хөндлөн тулгуур дээр байрлуулах ба ингэснээр хэрэглээнд үргэлжилсэн конвейерний дамжуулах гадаргуу дээрх материал нь хяналтын хавтгай дундуур хөдөлж үргэлжилсэн конвейерний хөндлөн тэлсэн олон цэгт материалын өндрийг хэмжинэ.

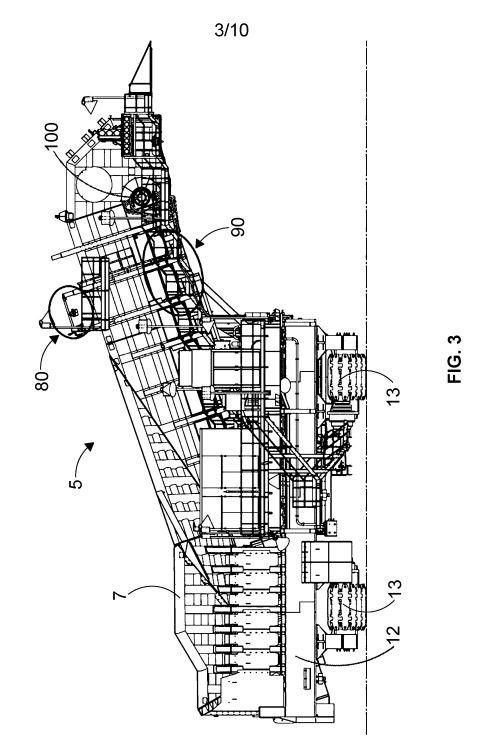

16. Дамжуулагч төхөөрөмжийн өмнөх томьёоллын аль нэгийн ялгаа нь цаашид дараахаас бүрдэнэ, үүнд:
дамжуулах хэрэгслийг дэмжих явах эд анги;
явах эд ангиудыг дэмжих ба дамжуулагч төхөөрөмжийг ашиглалтанд зориулан гадаргуу дээгүүр хөдөлж байхаар тохируулсан тээврийн тэрэг багтана.
17. Ажлын талбайгаас материалыг зөөх аргын ялгаа нь арга нь дараахаас бүрдэнэ, үүнд:
ажлын талбай дээрх ажлын урд хэсгээс материал хүлээн авахаар байрлуулсан өмнөх томьёоллуудын дагуух дамжуулагч төхөөрөмжөөр хангах;
ажлын урд хэсгээс материалыг авах;
дамжуулагч төхөөрөмжийн материал хүлээн авах төгсгөлд материалыг шилжүүлэх;
дамжуулагч төхөөрөмжийн буулгах төгсгөлд материалыг дамжуулах арга багтана.
18. Аргын томьёоллын 17 дугаарын ялгаа нь дараахаас бүрдэнэ, үүнд:

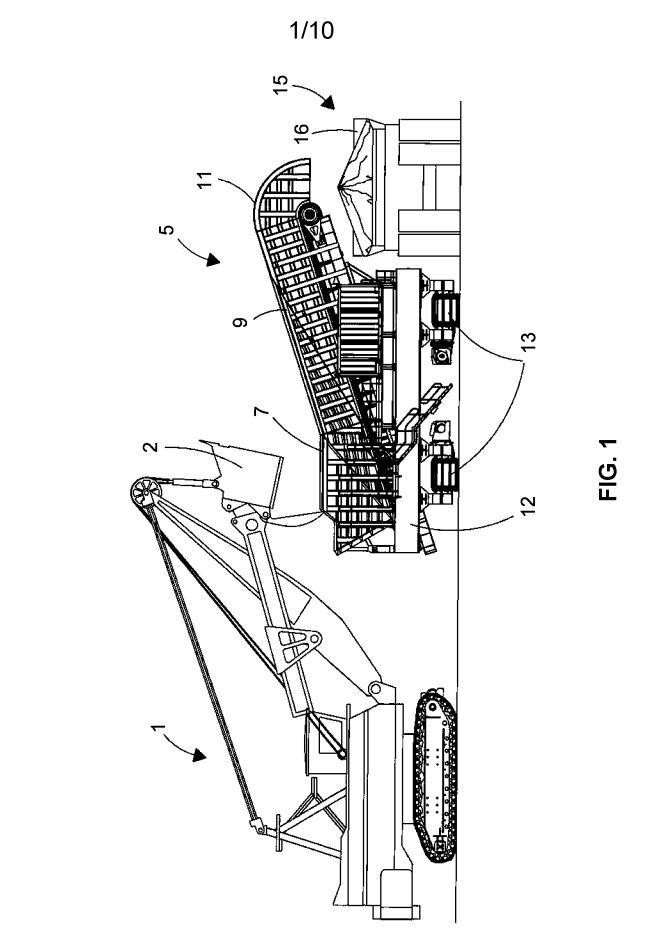

ажлын талбайн ажлын урд хэсэгт материалын экскаватороор хангах;
материалын экскаватороос материал хүлээн авахаар материал хүлээн авах төгсгөлтэй байрлуулахаар дамжуулагч төхөөрөмжийг хөдөлгөх;
дамжуулах хэрэгслийн материалыг буулгах төгсгөлөөс материалыг хүлээн авахын тулд урагшлах тээврийн хэрэгсэл байрлуулах;
материалын экскаваторын шанага ашиглан ажлын урд хэсгээс материалыг авах;
материалын экскаваторын шанагаас материалыг материал хүлээн авах төгсгөл тийш шилжүүлэх;
дамжуулах хэрэгслийн буулгах төгсгөл ба цаашлаад урагшлах тээврийн хэрэгсэл тийш материалыг дамжуулах арга багтана.
19. Аргын томьёоллын 18 дугаарын ялгаа нь дараахаас бүрдэнэ, үүнд:
ажлын талбайн ажлын урд хэсэгт материалын экскаватороор хангах;
материалын экскаватороос материал хүлээн авахаар материал хүлээн авах төгсгөлтэй байрлуулахаар дамжуулах хэрэгслийг хөдөлгөх;
дамжуулах хэрэгслийн материал буулгах төгсгөлөөс материалыг хүлээн авахаар материал тээвэрлэх эзлэхүүн бүхий тээврийн машин байрлуулах;
материалын экскаваторын шанага ашиглан ажлын урд хэсгээс материалыг авах;
материалын экскаваторын шанагаас материал хүлээн авах төгсгөл тийш материалыг шилжүүлэх;
дамжуулах хэрэгслийн буулгах төгсгөл ба цаашлаад тээврийн машины материал тээвэрлэх эзлэхүүн тийш материалыг дамжуулах арга багтана.

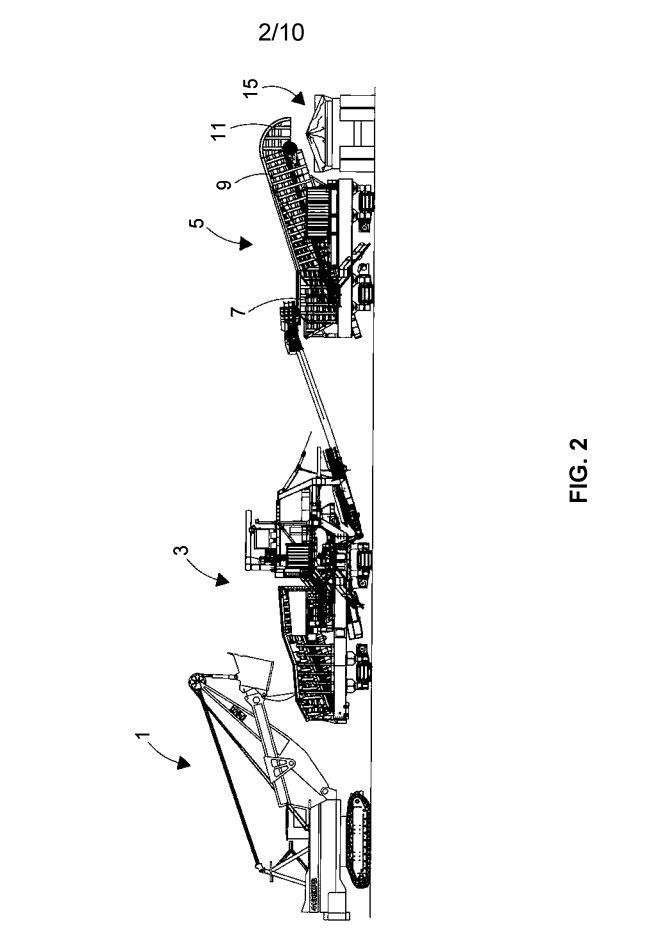

20. Ажлын талбайгаас материалыг зөөх систем нь дараахаас бүрдэнэ, үүнд:
ажлын урд хэсгээс материал авах ба материалыг зөөхөд тохирсон шанага бүхий материалын экскаватор;
материал хүлээн авах төгсгөлд материал хүлээн авахаар байрлуулсан 1-16 дугаар томьёоллын аль нэгийн дагуух дамжуулагч төхөөрөмж, жишээлбэл шанаганаас шууд буулгах эсвэл шанаганаас шууд буулгах материалаар хангагдсан хоёрдогч төхөөрөмжөөс буулгах, ба материал буулгах төгсгөл тийш материалыг дамжуулах;
дамжуулах хэрэгслийн материал буулгах төгсгөлөөс материалыг хүлээн авахаар байрлуулсан материалын тээвэрлэх эзэлхүүнийг багтаасан тээврийн машин багтана.
