Товч мэдээлэл
Шинэ бүтээл нь их хэмжээний материалын хөдөлгөөн, ялангуяа уурхайн материалыг ажлын талбайгаас зөөвөрлөхөд ашигладаг дамжуулах төхөөрөмж, систем, аргатай холбоотой. Ялангуяа нийлүүлэгч нь дараахаас бүрдэнэ: материал хүлээн авах материал хүлээн авах төгсгөл бүхий хангамжын төхөөрөмж; материал хүлээн авах төгсгөлийн алслагдсан материал буулгах төгсгөл; материалыг хүлээн авах төгсгөлд хүлээн авсан материалыг материал буулгах төгсгөлд хүргэхийн тулд ашиглаж байгаа материал хүлээн авах төгсгөл ба материал буулгах хөдөлгөөнт төгсгөлийн хоорондох дамжуулах гадаргууг тодорхойлох зориулалттай төгсгөлгүй дамжуулагч; энд төгсгөлгүй дамжуулагч нь дараалласан олон тооны металл хавтан, тэвш эсвэл салаанаас бүрддэг; хангамжын төхөөрөмжтэй холбогдохоор байрлуулсан ба төгсгөлгүй дамжуулагчийн гадаргуун дагуу дамжих материалын хэмжээний хэмжилтийн төлөөлөгчөөр ашиглахаар тохируулагдсан материалын урсгалыг хянах төхөөрөмж; энд хангамжын төхөөрөмж нь дамжуулагч давалгаатай зохицно; нийлүүлэгч нь цаашид хангамжын төхөөрөмжийг дэмжих явах эд анги; ба явах эд ангиудыг дэмжих ба нийлүүлэгчийг ашиглалтанд зориулан гадаргуу дээгүүр хөдөлж байхаар тохируулсан тээврийн тэргээс бүрдэнэ; ба материалын урсгалыг хянах төхөөрөмж нь наанадаж нэг хэмжилтийн төлөөлөгчийг авахаар тохируулагдсан: дамжуулагчийн дагуу дамжих материалын эзлэхүүн; дамжуулагчийн дагуу дамжих материалын жин.
Томьёолол
1. Дамжуулагч төхөөрөмж нь дараахаас бүрдэнэ, үүнд:
дамжуулах хэрэгсэл, үүнд дараахууд орно:
материалыг хүлээн авах зориулалттай материал хүлээн авах төгсгөл;
материал хүлээн авах төгсгөлөөс алслагдсан материал буулгах төгсгөл;
материалыг хүлээн авах төгсгөлд хүлээн авсан материалыг материал буулгах төгсгөлд
хүргэхийн тулд ашиглаж байгаа материал хүлээн авах төгсгөл ба материал буулгах
хөдөлгөөнт төгсгөлийн хоорондох дамжуулах гадаргууг тодорхойлох зориулалттай
үргэлжилсэн конвейер;

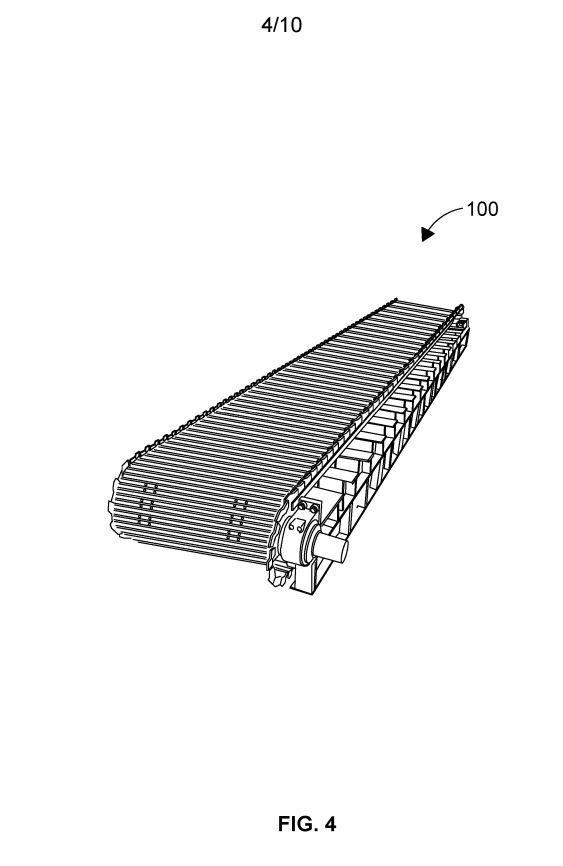

энд үргэлжилсэн конвейер нь дараалласан олон тооны металл хавтан, тэвш эсвэл
салаанаас бүрддэг;
дамжуулах хэрэгсэлтэй холбогдохоор байрлуулсан ба үргэлжилсэн конвейерний гадаргуун дагуу дамжих материалын хэмжээний хэмжилтийн төлөөлөгчөөр ашиглахаар тохируулагдсан материалын урсгалыг хянах төхөөрөмж;
энд дамжуулах хэрэгсэл нь давалгаа конвейертой зохицно;
дамжуулагч төхөөрөмж нь цаашид дамжуулах хэрэгслийг дэмжих явах эд анги; ба
явах эд ангиудыг дэмжих ба дамжуулагч төхөөрөмжийг ашиглалтанд зориулан гадаргуу дээгүүр хөдөлж байхаар тохируулсан тээврийн тэргээс бүрдэнэ; ба
материалын урсгалыг хянах төхөөрөмж нь наанадаж нэг хэмжилтийн төлөөлөгчийг авахаар тохируулагдсан:
конвейерний дагуу дамжих материалын эзлэхүүн;
конвейерний дагуу дамжих материалын жин орно.
2. Дамжуулагч төхөөрөмжийн томьёоллын 1 дүгээрийн ялгаа нь материалын урсгалыг хянах төхөөрөмж нь үргэлжилсэн конвейерний дагуу дамжих материалын тоо хэмжээг илэрхийлэх наанадаж хоёр өөр хэмжилтийг авахаар тохируулагдсан.
3. Дамжуулагч төхөөрөмжийн томьёоллын 2 дугаарын ялгаа нь материалын урсгалыг хянах төхөөрөмж нь үргэлжилсэн конвейерний дагуу дамжин өнгөрөх материалын эзэлхүүний хэмжилтийн төлөөлөгч болон үргэлжилсэн конвейерний дагуу дамжин өнгөрөх материалын жингийн хэмжилтийн төлөөлөгчийн хоёуланг нь авахаар тохируулагдсан.
4. Конвейерний дагуу дамжин өнгөрөх материалын эзэлхүүний хэмжилтийн төлөөлөгчийг авах дамжуулагч төхөөрөмжийн томьёоллуудын өмнөхүүдийн ялгаа нь эзэлхүүний хэмжилтийн төлөөлөгч нь эзэлхүүнийг тоон аргаар гаргаж авах хоёрдогч параметрийн хэмжилт юм.
5. Дамжуулагч төхөөрөмжийн томьёоллын 4 дүгээрийн ялгаа нь хоёрдогч параметр нь конвейерний өргөний дээгүүр олон цэгт байрлах үргэлжилсэн конвейерний гадаргуугаас дээш байх материалын өндөр бөгөөд урсгалын хяналтын төхөөрөмж нь үргэлжилсэн конвейерний дээгүүр хөндлөн тэлсэн олон тооны цэгүүд дээрх материалын өндрийн хэмжилтийг авахаар тохируулагдсан.
6. амжуулагч төхөөрөмжийн томьёоллын 5 дугаарын ялгаа нь урсгалын хяналтын төхөөрөмж нь дамжуулах хэрэгсэлийн хувьд хөдөлгөөнгүй байрлах нэг буюу хэд хэдэн өндөр мэдрэгч бүхий материалын мэдрэгчийн системээс бүрддэг, тохиромжтой хөндлөн тулгуур дээр дамжуулах гадаргуугаас дээш байрласанаар хяналтын хавтгайг тодорхойлох ба үргэлжилсэн конвейерний дагуу хөндлөн тэлэх олон тооны цэгүүд дээрх материалын өндрийг хэмжиж, ашиглалтын үед үргэлжилсэн конвейерний дамжуулах гадаргуу дээрх материал нь хяналтын хавтгай дундуур хөдлөх шалтгаан болно.
7. Дамжуулагч төхөөрөмжийн томьёоллын 6 дугаарын ялгаа нь өндрийг мэдрэх систем нь нэг эсвэл олон ойсон гэрлийн мэдрэгчээс бүрдэх ба жишээ нь нэг эсвэл олон лазер зайны мэдрэгчүүд нь дамжуулах гадаргуу руу чиглэсэн гэрлийн туяаны өнцгийн массивыг хүргэхээр байрлуулсан гэрлийн эх үүсвэрийн нэгдсэн зохион байгуулалтаас бүрддэг.
8. Дамжуулагч төхөөрөмжийн томьёоллын өмнөхүүдийн ялгаа нь материалын урсгалыг хянах төхөөрөмж нь конвейерний дагуу дамжин өнгөрөх материалын жингийн хэмжилтийн төлөөлөгчийг авахаар тохируулагдсан.

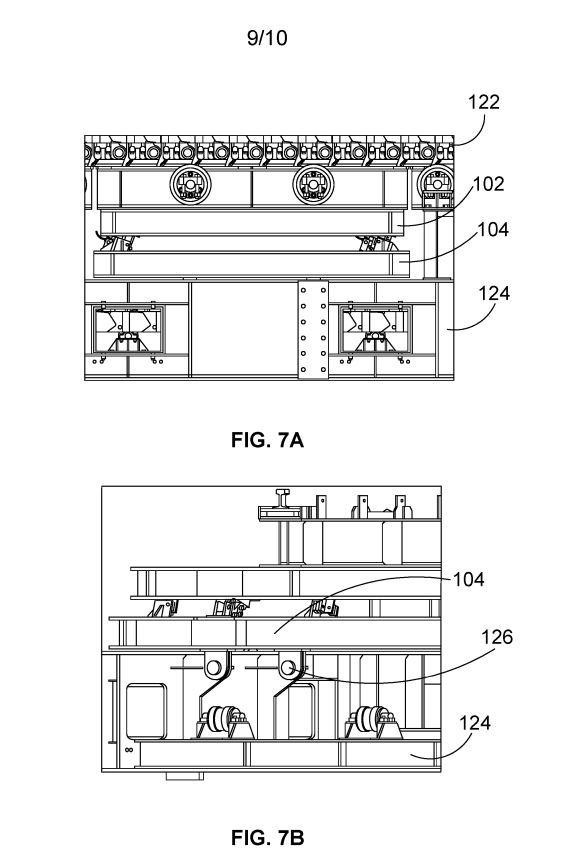

9. Дамжуулагч төхөөрөмжийн томьёоллын 8 дугаарын ялгаа нь урсгалын хяналтын төхөөрөмж нь дамжуулагч төхөөрөмжтэй тогтмол холбоотой дамжуулах гадаргууг бүрдүүлдэг үргэлжилсэн конвейерний хэсгийн доор байрлуулсан жинлэх системээс бүрдэнэ, ингэснээр дамжуулах гадаргуу дээгүүр өнгөрч буй материалын жингийн хэмжилтийг авна.
10. Дамжуулагч төхөөрөмжийн томьёоллын 9 дүгээрийн ялгаа нь жинлэх систем нь дамжуулах гадаргуугийн эсрэг талын үргэлжилсэн конвейерний хоёр дахь гадаргуутай зэрэгцэж байрлана.
11. Дамжуулагч төхөөрөмжийн томьёоллын 9 эсвэл 10 дугаарын ялгаа нь жинлэх систем нь хатуу суурин дээр суурьлуулсан жинлэх төхөөрөмжүүдийн цуваанаас бүрдэнэ.

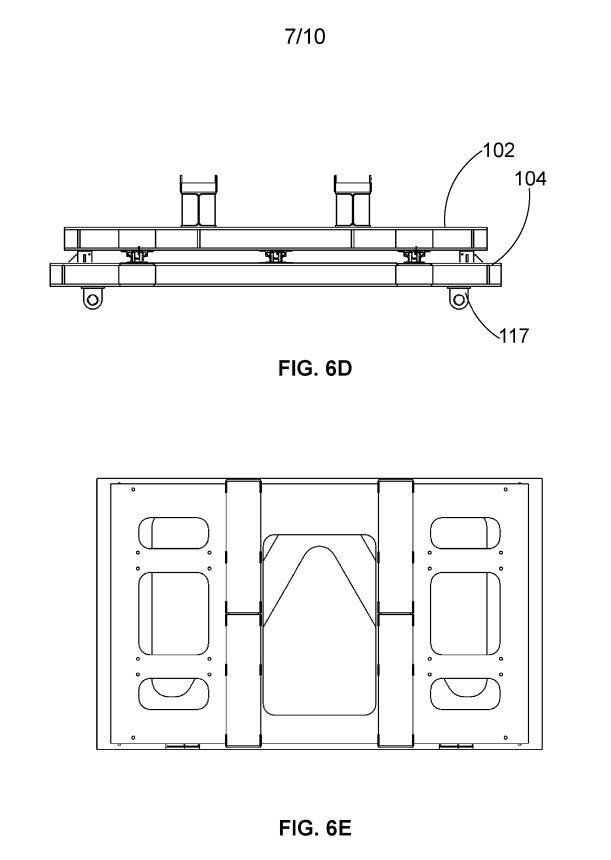

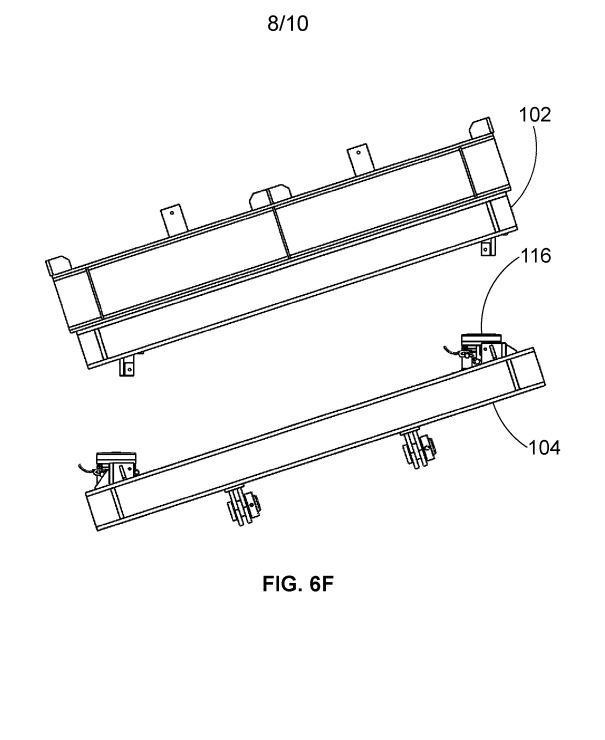

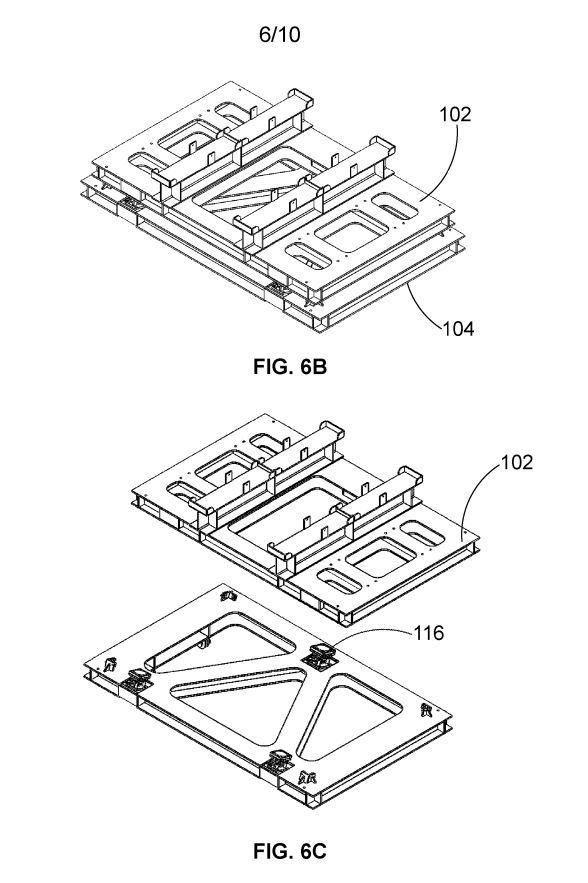

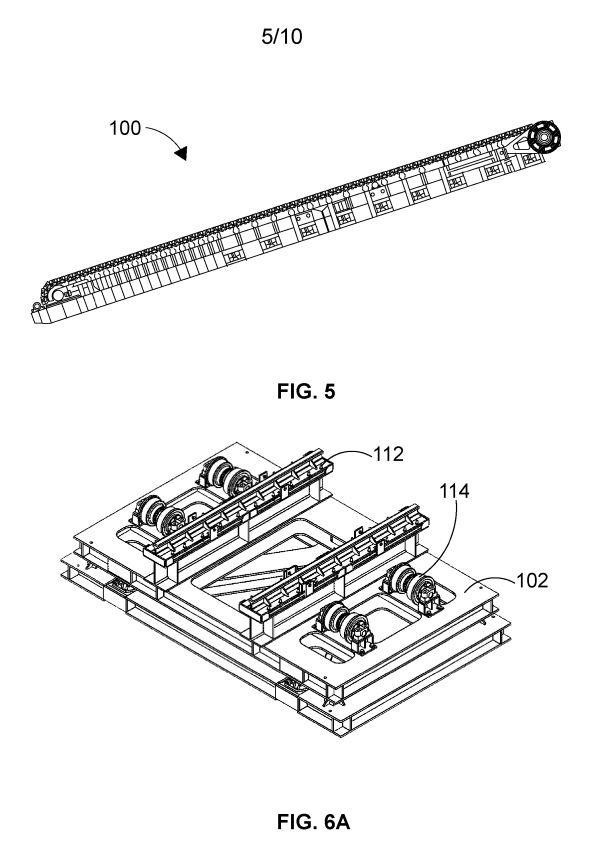

12. Дамжуулагч төхөөрөмжийн томьёоллын 11 дүгээрийн ялгаа нь жинлэх систем нь хоёр хүрээ хэсгээс бүрдэх бөгөөд энд эхний хүрээ хэсэг нь үргэлжилсэн конвейерний хоёр дахь гадаргууг холбоход тохирсон байдаг ба хоёрдахь хүрээ хэсэг нь хоёр дахь хүрээ хэсэгт байрлуулсан жинлэх төхөөрөмжийг ачих бөгөөд ингэснээр эхний хүрээ хэсгээр ачсан ачааг зөөвөрлөж мөн ашиглаж буй жинлэх төхөөрөмжөөр хэмжиж болно.
13. Дамжуулагч төхөөрөмжийн томьёоллын 12 дугаарын ялгаа нь хоёр дахь хүрээ хэсэг нь дамжуулагч төхөөрөмж дээр суурьлагдсан, ба дамжуулагч төхөөрөмжийн үндсэн тулгуур сууриас хол зайд суурьлуулагдсан ба энд эхний хүрээ хэсэг нь хоёрдахь хүрээ хэсэг дээр суурьлагдсан боловч дамжуулагч төхөөрөмж дээр хөдөлгөөнгүй суурьлагдаагүй байна.
14. Дамжуулагч төхөөрөмжийн томьёоллын 12 эсвэл 13 дугаарын ялгаа нь эхний хүрээ хэсэг нь дамжуулагч төхөөрөмжийн үндсэн тулгуур хүрээн дээрх холбогдох холболтын хэрэгслээр тасралтгүй ажиллагаатай байхаар тохируулсан холбох хэрэгслээр хангагдана, ингэснээр үргэлжилсэн конвейер нь түүн дээр хөрвүүлэгдэхээр холбогддог; ба эхний хүрээний хэсэг нь тулгуур хүрээн дээрх ижил эргэлтийн хөтөчтэй хамтран ажиллахаар тохируулсан эргэлтийн хөтчийн холболтын хэсгүүдээр хангагдсан байна, ингэснээр жинлэлтийн системийг байрлуулсан үед үргэлжилсэн конвейер нь түүн дээр тасралтгүй хөрвүүлэгдэх боломжтой.
15. Дамжуулагч төхөөрөмжийн өмнөх томьёоллын аль нэгийн ялгаа нь цаашид найрлагын заалтыг авах боломжтой материалын сканнераас бүрдэнэ, ба жишээлбэл, цаашид материалын нягтрал, хүдрийн чанар болон бусад материалын шинж чанарын талаар дүгнэлт хийж болно.
16. Дамжуулагч төхөөрөмжийн өмнөх томьёоллын аль нэгийн ялгаа нь тээврийн тэрэг нь зэрэгцээ, хөтлөгчтэй, газартай харьцах хос замуудыг багтаасан.
17. Ажлын талбайгаас материалыг зөөх аргын ялгаа нь арга нь дараахаас бүрдэнэ, үүнд:
ажлын талбай дээрх ажлын урд хэсгээс материал хүлээн авахаар байрлуулсан өмнөх томьёоллуудын дагуух дамжуулагч төхөөрөмжөөр хангах;
ажлын урд хэсгээс материалыг авах;
дамжуулагч төхөөрөмжийн материал хүлээн авах төгсгөлд материалыг шилжүүлэх;
дамжуулагч төхөөрөмжийн буулгах төгсгөлд материалыг дамжуулах арга багтана.
18. Аргын томьёоллын 17 дугаарын ялгаа нь дараахаас бүрдэнэ, үүнд:
ажлын талбайн ажлын урд хэсэгт материалын экскаватороор хангах;
материалын экскаватороос материал хүлээн авахаар байрлуулсан материал хүлээн авах төгсгөлтэй байрлуулахаар дамжуулагч төхөөрөмжийг хөдөлгөх;
дамжуулагч төхөөрөмжийн материалыг буулгах төгсгөлөөс материалыг хүлээн авахын тулд урагшлах тээврийн хэрэгсэл байрлуулах;
материалын экскаваторын шанага ашиглан ажлын урд хэсгээс материалыг авах;
материалын экскаваторын шанагаас материалыг материал хүлээн авах төгсгөл тийш шилжүүлэх;
дамжуулагч төхөөрөмжийн буулгах төгсгөл ба цаашлаад урагшлах тээврийн хэрэгсэл тийш материалыг дамжуулах арга багтана.
19. Аргын томьёоллын 18 дугаарын ялгаа нь дараахаас бүрдэнэ:
ажлын талбайн ажлын урд хэсэгт материалын экскаватороор хангах;
материалын экскаватороос материал хүлээн авахаар материал хүлээн авах төгсгөлтэй байрлуулахаар дамжуулагч төхөөрөмжийг хөдөлгөх;
дамжуулах хэрэгсэлийн материал буулгах төгсгөлөөс материалыг хүлээн авах материал тээвэрлэх эзэлхүүнийг багтаасан тээврийн машиныг байрлуулах;
материалын экскаваторын шанага ашиглан ажлын урд хэсгээс материалыг авах;
материалын экскаваторын шанагаас материал хүлээн авах төгсгөл тийш материалыг шилжүүлэх;
материалын экскаваторын шанагаас дамжуулагч төхөөрөмжийн буулгах төгсгөл ба цаашлаад тээврийн машины материал тээвэрлэх эзлэхүүн тийш материалыг дамжуулах арга багтана.
20. Ажлын талбайгаас материалыг зөөх систем нь дараахаас бүрдэнэ, үүнд:
материал авах ба ажлын урд хэсгээс материалыг зөөхөд тохирсон шанага бүхий материалын экскаватор;
материал хүлээн авах төгсгөлд материал хүлээн авахаар байрлуулсан 1-16 дугаар томьёоллын аль нэгийн дагуух дамжуулагч төхөөрөмж, жишээлбэл шанаганаас шууд буулгах эсвэл шанаганаас шууд буулгах материалаар хангагдсан хоёрдогч төхөөрөмжөөс буулгах, ба материал буулгах төгсгөл тийш материалыг дамжуулах;
дамжуулах хэрэгслийн материал буулгах төгсгөлөөс материалыг хүлээн авахаар байрлуулсан материалын тээвэрлэх эзэлхүүнийг багтаасан тээврийн машин багтана.
