ТОВЧ МЭДЭЭЛЭЛ

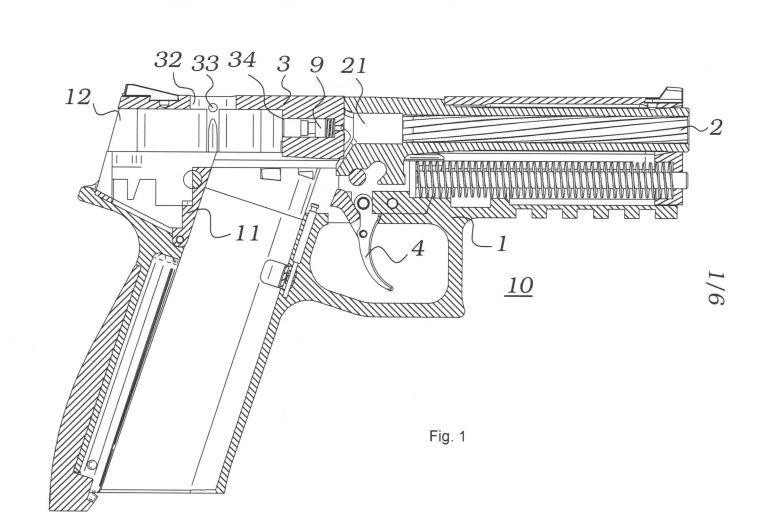

Алхаар цохигч эсвэл цохигчоор буудах горимд ашиглах давхар буудлагын хагас автомат гар буу нь их бие (1), гол төмөр (2), буцаах пүрш (3), гох (4) дарахад ажиллах буудах сүмбэ(14) бүхий буудлагын иж бүрдлээс бүрдэнэ. Гар буу нь алхаар цохигч системд холбогдох их биеийн оруулга (5) ба цохигч системд холбогдох бусад их биеийн оруулга(7) оруулж болох дээд хэсэгт онгорхой их бие (1)-ийн хойд хэсэгт байрлах их биеийн ховил(11)-той байх, ба гулгагч(3)-ийн хойд хэсэг нь алхаар цохигч системд холбогдох гулгагчийн оруулга (6) ба цохигч системийн гулгагч оруулгатай холбогдох бусад гулсагчийн оруулга(8) оруулж болох гулгагчийн ховил(12)-ноос бүрдэх, ба гулсагчийн ховил(12)-ны холболтын байрлалын урд ба гол төмөр(2)-ийн хойно сумны дайз хүлээн авах камер(21) руу үргэлжлүүлэн буудлагын шаантаг (9) байрлуулах, ба буудлагын хоёр горимд их биеийн оруулгууд(5 эсвэл 7) ба гулгагчийн оруулгууд (6 эсвэл 8) хамт ажиллаж, буудах сүмбэ (14)-ийн буцах хөдөлгөөнөөр гадаргууг их биеийн оруулга (5 эсвэл 7) руу түлхэх, ба энэ түлхэх хөдөлгөөн нь пүршний шилжилт эсвэл түгжээ чөлөөлөх замаар буудах шаантаг (9) дээр тэнхлэгийн цохилт руу хувирна..
ТОМЬЁОЛОЛ:
1. Их бие (1), гол төмөр (2), буцаах пүрш (3), гох (4) дарахад ажиллах буудах сүмбэ (14) бүхий буудлагын иж бүрдлээс бүрдэх Буудлагын хос горимтой хагас автомат гар бууны ялгаа нь гар буу нь алхаар цохигч системд холбогдох их биеийн оруулга (5) ба цохигч системд холбогдох бусад их биеийн оруулга (7) оруулж болох дээд хэсэгт онгорхой ба их бие (1)-ийн хойд хэсэгт байрлах их биеийн ховил (11)-той байх, ба гулгагч (3)-ийн хойд хэсэг нь алхаар цохигч системд холбогдох гулгагчийн оруулга (6) ба цохигч системийн гулгагч оруулгатай холбогдох бусад гулсагчийн оруулга (8) оруулж болох гулгагчийн ховилноос бүрдэх ба гулсагчийн ховил (12)-ны холболтын байрлалын урд ба гол төмөр (2)-ийн хойно сумны дайз хүлээн авах камер (21) руу үргэлжлүүлэн буудлагын шаантаг (9) байрлуулах, ба буудлагын хоёр горимд их биеийн оруулгууд (5 эсвэл 7) ба гулгагчийн оруулгууд (6 эсвэл 8) хамт ажиллаж, буудах сүмбийн буцах хөдөлгөөнөөр гадаргууг тухайлбал алхаар цохигч горимд чөлөөлөх боолт (55)-ны гадаргуу ба цохигч горимд зөөллүүрийн гадаргуу (75)-г их биеийн оруулга руу түлхэх, ба энэ түлхэх хөдөлгөөн нь пүршний шилжилт эсвэл түгжээ чөлөөлөх замаар буудлагын шаантаг дээр тэнхлэгийн цохилт руу хувирна.

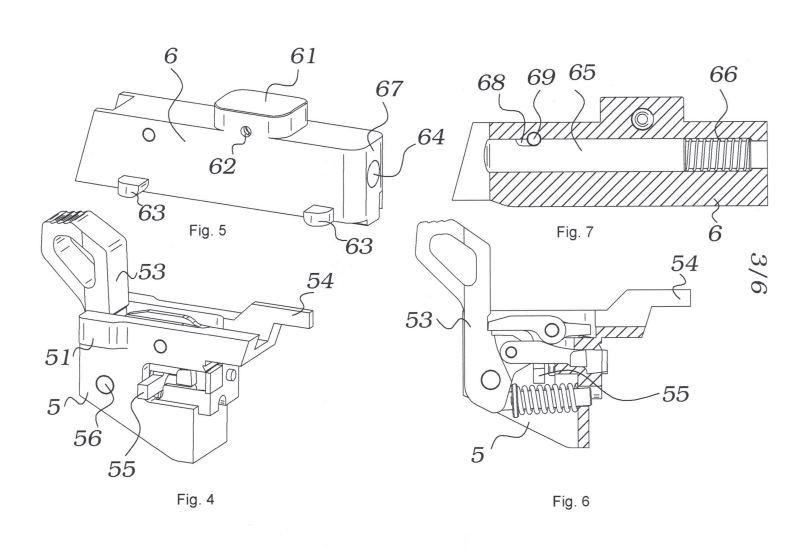

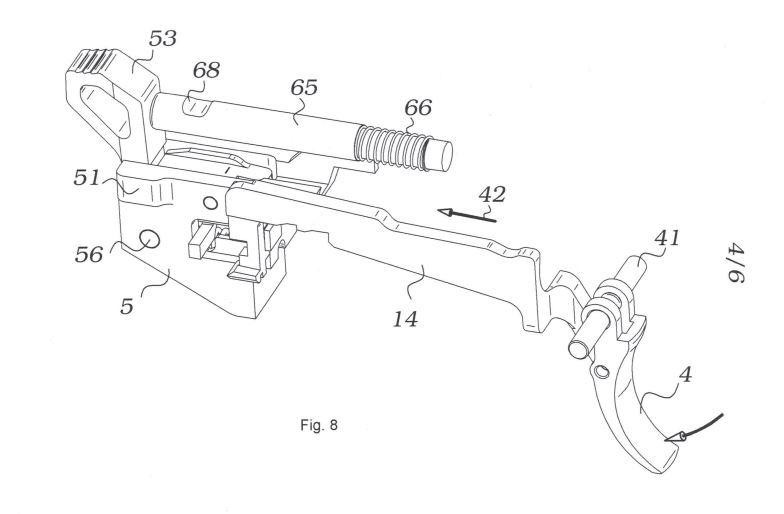

2. Гар бууны томьёоллын 1 дүгээрийн ялгаа нь алхаар цохиж буудах горимд их биеийн оруулгын хойд хэсэг (5)-т татагч алхаар цохигч (53)-ийг эргүүлэх боломжтой нугас (56) байрлуулах, ба түгжигдсэн шилжих элементүүд болон түгжих механизмыг чөлөөлөх боолт (55)-оор чөлөөлж болох татагч алхаар цохигч (53)-той холбох, ба бууны гол төмөр нь түгжээ чөлөөлөгдөх үед татагч алхаар цохигч (53)-ийн дээд гадаргуугаар цохих гулгагчийн оруулга (6)-ын хойд гадаргуугаас үргэлжлэх хойд үзүүртэй тэнхлэгийн хязгаарлагдмал хөдөлгөөнд зориулагдсан шаантаг (65)-ийг чиглүүлэх гулгагчийн оруулга дундуур үргэлжлэх, ба шаантаг (65)-ийн нөгөө үзүүр гулгагчийн оруулга (6)-ын урд талд байх ба буудагч шаантаг (9)-ийн хойд үзүүрийн гадаргууг түлхэж, цохино.

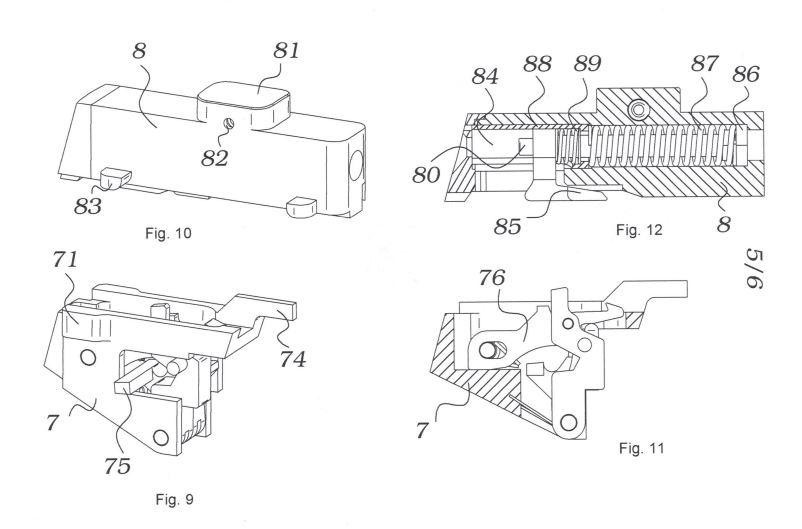

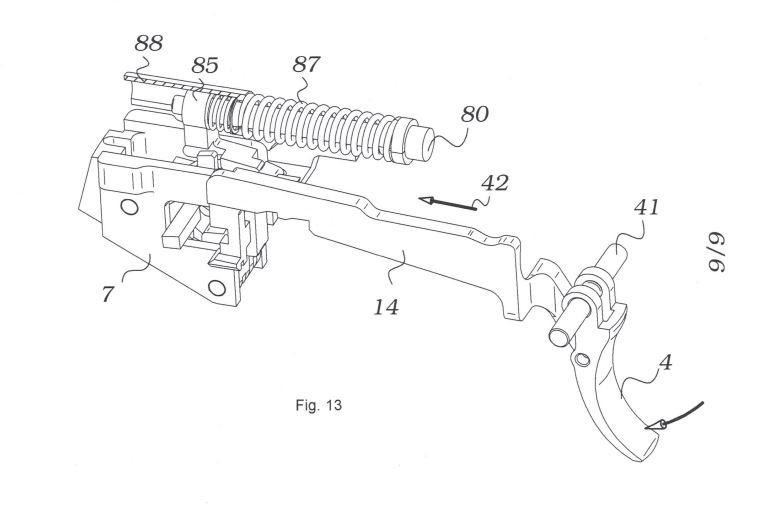

3. Гар бууны томьёоллын 1 дүгээрийн ялгаа нь цохигчийн горимд бусад их биеийн оруулга (7)-д бусад гулгагчийн оруулга (8)-ын доод тал хүртэл үргэлжилсэн түгжигч хошуу (76) байх бөгөөд зөөллүүр гадарга (75)-ыг хойш түлхэх үед түгжигч хошуу (76) нь доош чиглэлд хөдлөх нугастай олон хөшүүргийн угсралтын тусламжтайгаар зөөллүүр гадарга (75)-тай холбогдох, ба бусад гулгагчийн оруулга (8)-д цохигч шаантаг (80)-ийг чиглүүлэхийн тулд шаталсан тэнхлэгтэй бууны гол төмөр (4) байх бөгөөд шаталсан бууны гол төмрийн урд хэсэг (84)-т зөөлрүүлийн оруулга (86)-ыг цохигч шаантаг (80)-ийн эргэн тойронд байх пүрш (87)-ний урд үзүүрт тулгуур болгон байрлуулах ба цохигч шаантаг (80) нь тулгуур эд анги (86)-ийг дэмжих урд талын углуургатай байх, ба шаталсан бууны гол төмөр (84)-ийн хойд хэсэгт холбовч (88) байрлуулах, ба пүрш (87) нь холбовч (88)-ийн урд үзүүртэй холбогдох, ба цохигч шаантаг (80)-ийн арын үзүүрийн эргэн тойронд түгжигч сэрээ (85)-ний дээд хэсэг бэхлэх, ба түгжигч сэрээ (85)-ний урд гадаргуу ба холбовчийн углуурга (88) хооронд дээрх пүрш (87)-ээс сул хоёр дахь пүрш (89) байрлуулах, ба гулгагч (3) хойш чиглэсэн хөдөлгөөний дараа урагш чиглэн хөдөлж байх үед түгжих сэрээ (85) их биеийн оруулга (7)-д байрлуулсан түгжих хошуу (76)-гаар түгжигдэх бөгөөд пүрш (87) энэ түгжигдсэн байрлалд шилжинэ.

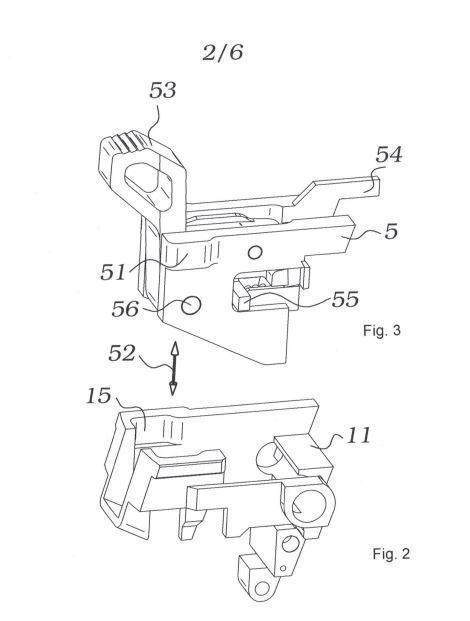

4. Гар бууны томьёоллын 1-3 дугаарын аль нэгийн ялгаа нь их биеийн оруулга (5 ба 7) нь түүний дээд хэсэгт хажуугийн товгор хэсгүүд (51 эсвэл 71)-ээс бүрдэх ба товгор хэсгүүд (51 эсвэл 71)-ийн эсрэг талын их биеийн ховил (51 эсвэл 71)-д товгор хэсгүүдийг суурилуулж болохуйц хөндийнүүд (15) байрлуулна.
5. Гар бууны томьёоллын 1-3 дугаарын аль нэгийн ялгаа нь гулгагчийн оруулга (6 эсвэл 8)-ын төв дээд хэсэгт байрлуулсан дээш үргэлжилсан хэсэг (61 эсвэл 81) нь хөндлөн бууны гол төмөр (62 эсвэл 82)-өөс бүрдэх, ба гулгагч (3) нь гулгагч (3)-д гулгагчийн эд анги (6 эсвэл 8) бэхлэхэд тохирох нүх (32) ба хөндлөн бууны гол төмөр (33)-өөс бүрдэнэ.
