Товч мэдээлэл
Шинэ бүтээл нь өрөмдлөгийн явцад ураны агууламж ба устөрөгчийн сүвэрхэг чанарыг үнэлэх төхөөрөмж (10)-тай холбоотой юм. Төхөөрөмж (10) нь дараахь зүйлийг агуулна: - нейтроны пульс ялгаруулах пульсийн нейтрон үүсгүүр (36) ба нэг нейтрон илрүүлэгч (38) бүхий датчик (16), - устөрөгчийн цөмөөс буцаж тархсан хэд хэдэн нейтрон болон ураны цөмтэй харилцан үйлчлэлийн үр дүнд үүссэн хэд хэдэн хурдан хуваагдах нейтроныг цаг хугацааны явцад хэмжих нейтрон тоолох нэгж (26); - буцаж тархсан нейтроны нийт тоог ашиглан устөрөгчийн сүвэрхэг чанарыг үнэлэх устөрөгчийн сүвэрхэг чанарын үнэлгээний нэгж (28), - шуурхай задралын нейтроны нийт тоог ашиглан ураны агууламжийг үнэлэх ураны үнэлгээний нэгж (30).
Томьёолол
Геологийн тогтоцын сонирхож буй бүс (12)-дэхь цооногт ураны агууламж ба устөрөгчийн сүвэрхэг чанарын үнэлгээ хийх төхөөрөмж (10)-ын ялгаа нь төхөөрөмж (10) нь дараахаас бүрдэнэ: - сонирхож буй бүс (12) тийш харсан цооног (14) руу оруулах зориулалттай датчик, датчик нь дор хаяж нэг нейтроны пульс ялгаруулахаар тохируулсан пульсийн нейтрон үүсгүүр (36) ба пульсийн нейтрон үүсгүүр (36)-с салаалан угсарсан дан нейтрон илрүүлэгч (38)-ээс бүрдэнэ, дурдсан нейтроны дор хаяж нэг хэсэг нь сонирхсон бүс (12) рүү ялгардаг, дурьдсан нейтрон илрүүлэгч (38) нь нейтрон үүсгүүр (36)-н ялгаруулж буй нейтронууд ба сонирхсон бүс (12)-ын хоорондын харилцан үйлчлэлийн үр дүнд бий болсон олон тооны нейтроныг илрүүлэхэд тохиромжтой ба цаашид датчик (16) нь нейтрон илрүүлэгч (38)-ийг тойрсон хамгаалалтын төхөөрөмж (40)-с бүрдэх ба хамгаалалтын төхөөрөмж (40) нь хязгаарласан энергиэс бага энергитэй олон тооны нейтроныг, ба нейтрон үүсгүүр (36)-с ялгаруулж буй нейтрон ба сонирхож буй бүс (12)-ийн харилцан үйлчлэлийн үр дүнг шингээхэд тохиромжтой,

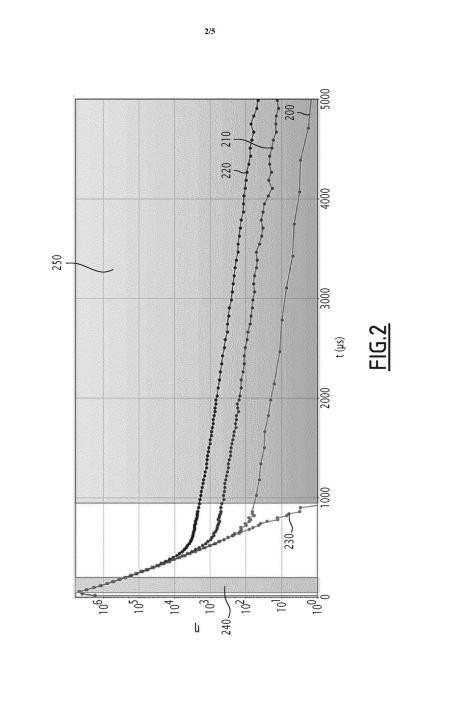

- нейтрон илрүүлэгч (38)-тэй холбогдсон нейтрон тоолох нэгж (26), нейтрон тоолох нэгж (26) нь дор хаяж тухайн сонирхсон бүс (12)-ийн устөрөгчийн цөмөөр эргэн тархсан нейтроны тоог эхний хугацааны интервал (240)-ын турш цаг хугацааны явцад, нейтрон үүсгүүр (36) ба сонирхсон бүс (12)-д байгаа ураны цөмийн ялгаруулж буй нейтронуудын хоорондын харилцан үйлчлэлийн үр дүн дэхь хурдан хуваагдах нейтронуудын тоог хоёр дахь хугацааны интервал (250)-ын турш цаг хугацааны явцад хэмжихээр тохируулагдсан байдаг, хоёр дахь хугацааны интервал (250) нь эхний хугацааны интервал (240)-ын дараа байна. - эхний хугацааны интервал (240)-д хэмжсэн нийт нейтроны тоог ашиглан сонирхож буй бүс (12)-ийн устөрөгчийн сүвэрхэг чанарыг үнэлэхээр тохируулсан устөрөгчийн сүвэрхэг чанарын үнэлгээний нэгж (28), - хоёр дахь интервал (250)д хэмжсэн нийт нейтроны тоог ашиглан сонирхож буй бүс (12) ийн ураны агууламжийг үнэлэхээр тохируулсан ураны үнэлгээний нэгж (30).
2. Төхөөрөмж (10)-н томьёоллын 1 дүгээрийн ялгаа нь датчик (16) нь хамгаалалтын төхөөрөмж (40) ба нейтрон илрүүлэгчийн (38) хооронд байрлуулсан зохицуулагч (42)-с бүрдэнэ, зохицуулагч (42) нь хамгаалалтын төхөөрөмж (40)-өөр дамжсан нейтроныг удаашруулахад тохиромжтой.
3. Төхөөрөмж (10)-н томьёоллын 1 эсвэл 2 дугаарын ялгаа нь пульсийн нейтрон үүсгүүр (36) ба нейтроны илрүүлэгч (38) нь датчик (16)-ийн үндсэн суналтын чиглэл (L) тэй үндсэндээ нийлсэн эсвэл түүнтэй параллель чиглэлийн дагуу тэлнэ;
4. Төхөөрөмж (10)-н томьёоллын 1-3 дугаарын аль нэгийн ялгаа нь ураны үнэлгээний нэгж (30)-р үнэлэгдсэн ураны агууламж нь хоёр дахь хугацааны интервал (250)-д хэмжсэн нейтроны нийт тоотой үндсэндээ тэнцүү байна;
5. Төхөөрөмж (10)-н томьёоллын 1-4 дүгээрийн аль нэгийн ялгаа нь ураны үнэлгээний нэгж (30) нь устөрөгчийн сүвэрхэг чанарын үнэлгээний нэгж (28)- р үнэлэгдсэн устөрөгчийн сүвэрхэг чанарын ашиглан ураны агууламжийг тодорхойлохоор тохируулагдсан.
6. Төхөөрөмж (10)-н томьёоллын 1-5 дугаарын аль нэгийн ялгаа нь ураны үнэлгээний нэгж (30) нь хоёр дахь хугацааны интервал (250)-д хэмжсэн нейтроны тооны цаг хугацааны өөрчлөлтийг төлөөлөх параметрийг ашиглан үнэлэгдсэн ураны агууламжийг засахаар тохируулагдсан.
7. Төхөөрөмж (10)-н томьёоллын 1-6 дугаарын аль нэгийн ялгаа нь устөрөгчийн сүвэрхэг чанарын үнэлгээний нэгж (28) нь цаашид датчик (16) болон цооног (14)-ийн дотоод хана (34) хоорондын зайг ашиглан устөрөгчийн сүвэрхэг чанарыг үнэлэхээр тохируулагдсан.
8. Геологийн тогтоцын сонирхсон бүс (12) дэхь цооногийн ураны агууламж ба устөрөгчийн сүвэрхэг чанарынгаргын томьёоллын 1-7 дугаарын аль нэгийн дагуу үнэлэх төхөөрөмж (10) –ыг ашиглан үнэлэх аргын ялгаа нь арга нь дараахь алхмуудаас бүрдэнэ: - нейтрон үүсгүүр (36)-р дор хаяж нэг нейтроны пульс ялгаруулах, дурьдсан нейтронуудын дор хаяж нэг хэсэг нь сонирхож буй бүс (12) тийш ялгарах, - дор хаяж нэг эхний хэмжилт хийх, эхний хэмжилт нь сонирхсон бүс (12)-ийн пульсийн нейтрон ба устөрөгчийн цөм хоорондын харилцан үйлчлэлийн үр дүнд үүссэн олон тооны буцаж тархсан нейтронуудын эхний хугацааны интервал (240) дахь хэмжилтээс бүрдэнэ, - дор хаяж нэг хоёрдахь хэмжилт хийх, хоёр дахь хэмжилт нь сонирхсон бүс (12)-ийн пульсийн нейтрон ба ураны цөмийн хоорондын харилцан үйлчлэлийн үр дүнд үүссэн олон тооны хурдан задралтай нейтроны хоёр дахь хугацааны интервал (250) дахь хэмжилтээс бүрдэнэ, - эхний хэмжилтийг ашиглан сонирхож буй бүс (12)-ийн устөрөгчийн сүвэрхэг чанарыг үнэлэх, - хоёр дахь хэмжилтийг ашиглан сонирхож буй бүс (12)-ийн ураны агууламжийг үнэлэх.
9. Аргын томьёоллын 8 дугаарын ялгаа нь ураны агууламжийн үнэлгээг устөрөгчийн сүвэрхэг чанарыг ашиглан хийнэ.
10. Аргын томьёоллын 8 эсвэл 9 дугаарын ялгаа нь устөрөгчийн сүвэрхэг чанарын үнэлгээг датчик (16) ба цооног (14)-ийн хананы (34) хоорондох зайг ашиглан гүйцэтгэнэ.
