ТОВЧ ТАЙЛБАР

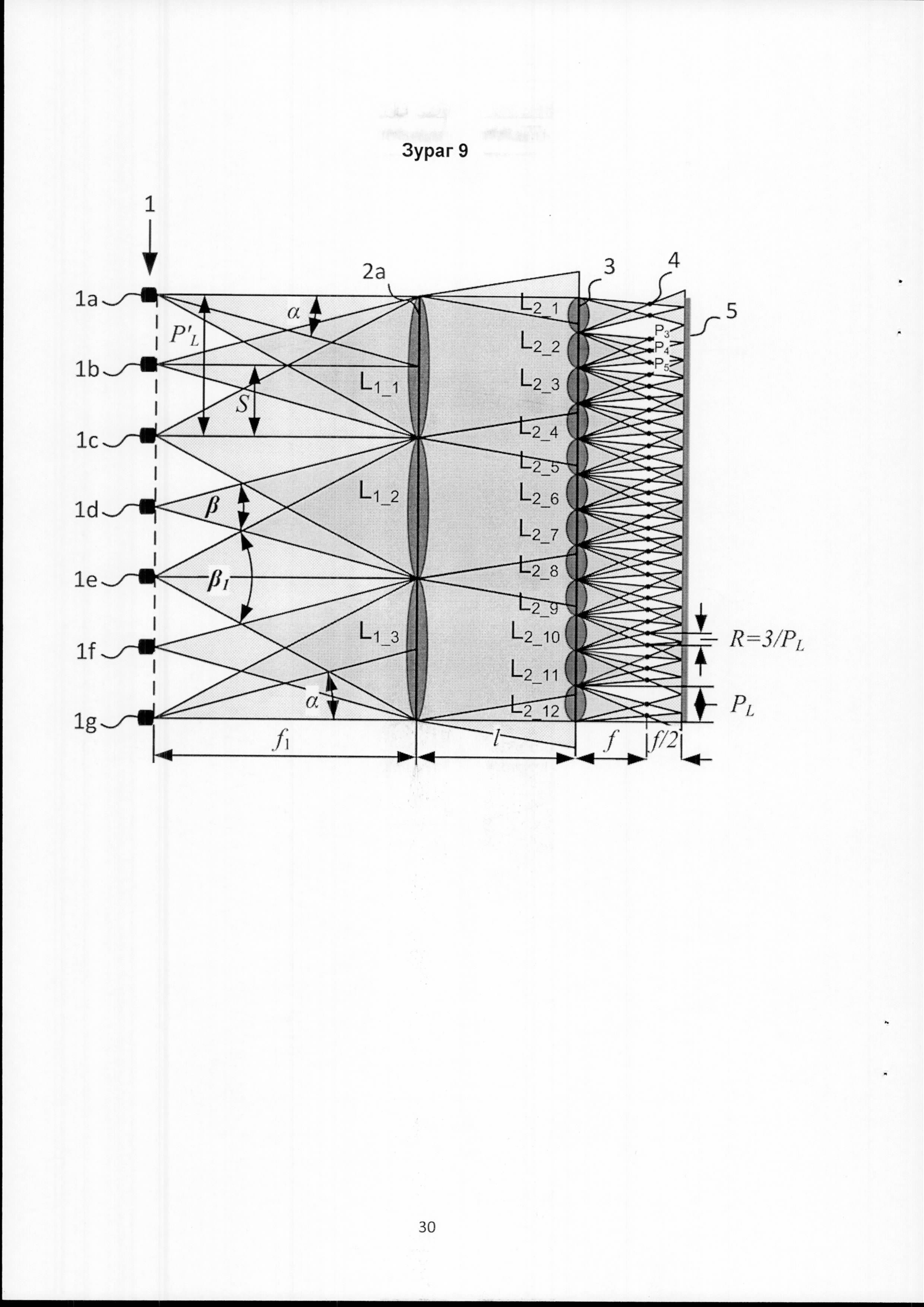

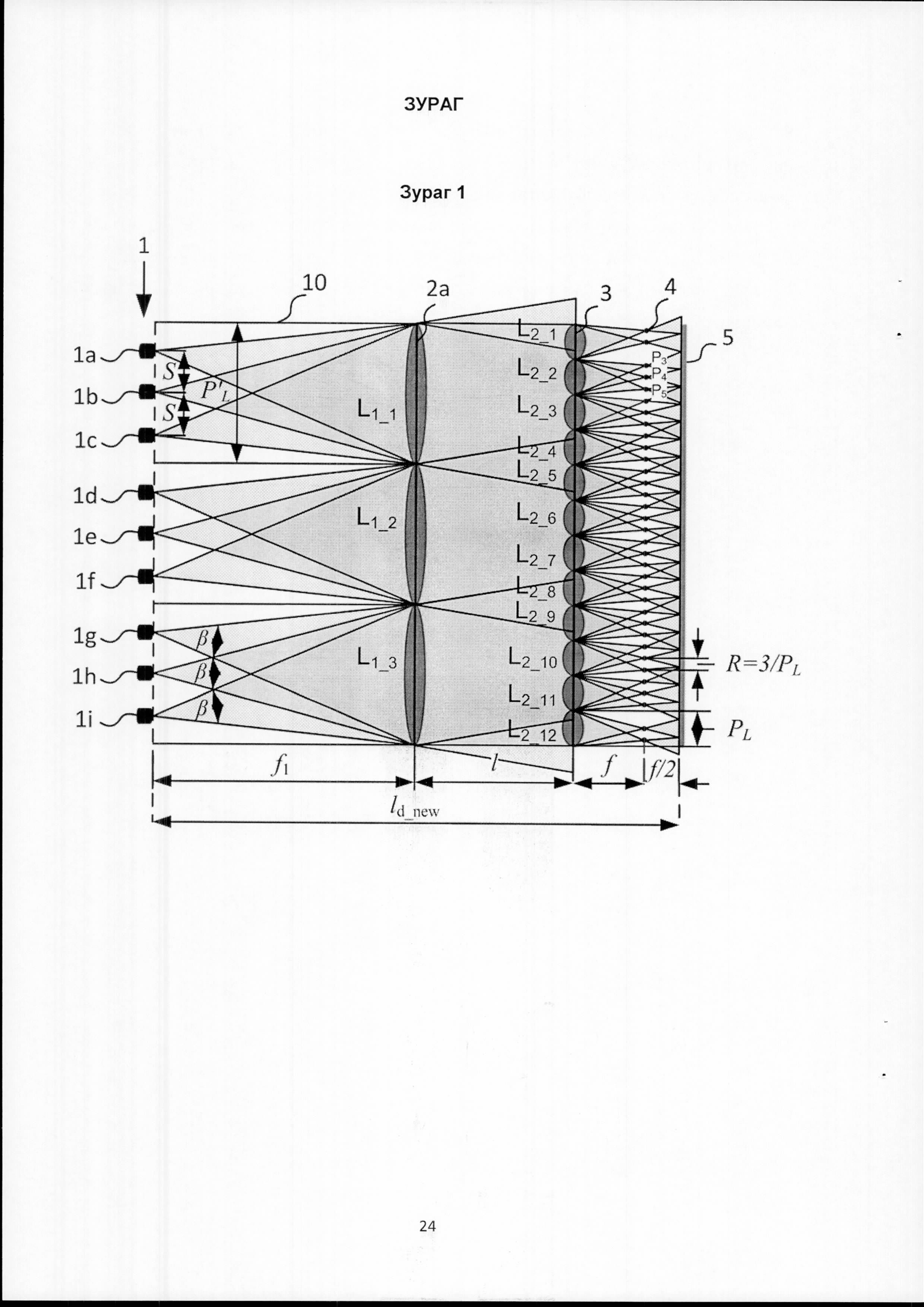

Тус шийдэл нь тусгай зориулалтын нүдний шил зүүхгүйгээр 3D дүрсийг хардаг 3D дүрсийн дэлгэцийн нэг төрөл болох цэгэн гэрлийн үүсгэгчтэй нийлмэл гурван хэмжээст дүрсийн дэлгэцийн нягтшилийг сайжруулах зорилготой болно. Тус шийдлийн нийлмэл 3D дүрсийн дэлгэц нь гэрэл үүсгэгчид 1a, 1b, 1c, 1d, 1e, 1f, 1g, 1h, 1i, 1-р линз матриц 2а, 2-р линз матриц 3, гэрэл чиглүүлэгч 10, хоёр хэмжээст дэлгэц 5 зэргээс бүрдэнэ. Улмаар нягтшил нь сайжрахаас гадна төвөгтэй оптик систем хэрэглэхгүй болсон. Улмаар дэлгэц нимгэн болсон.

ТОМЪЁОЛОЛ

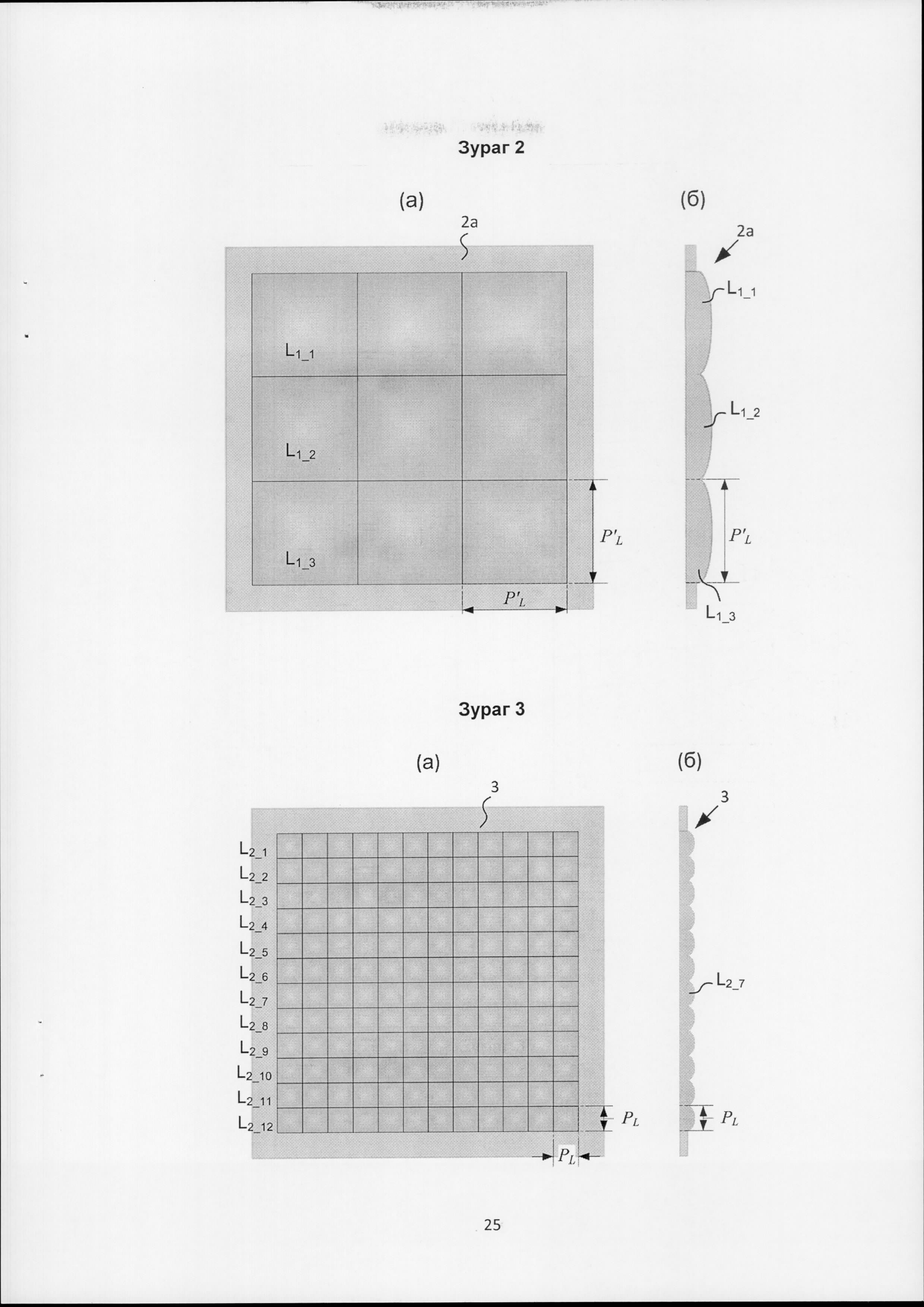

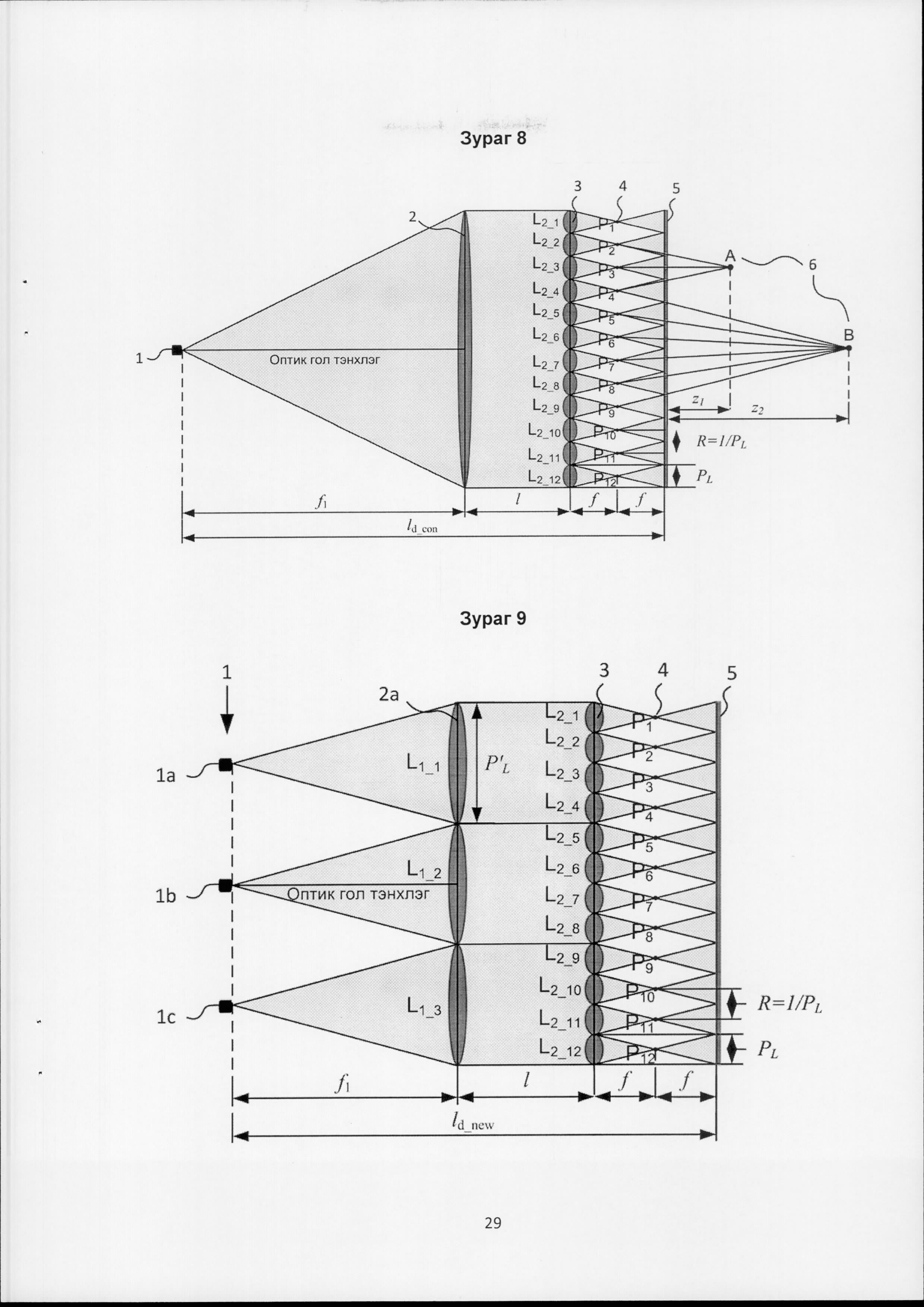

1. Гэрэл үүсгэгч, элементэн линзүүдээс бүрдэх линз матриц болон хоёр хэмжээст дэлгэцээс бүрдсэн Цэгэн гэрлийн үүсгэгчтэй нийлмэл гурван хэмжээст дүрсийн дэлгэцийн ялгаа нь хоёр хэмжээст дэлгэцтэй параллель хавтгайд байрлах гэрэл үүсгэгч,  гэрэл үүсгэгч болон  хоёр хэмжээст дэлгэцийн дунд тэдгээртэй параллель хавтгайд байрлаж, элементэн линзүүдээс бүрдэх 1-р линз матриц,   хоёр хэмжээст дэлгэц болон  1-р линз матрицийн дунд тэдгээртэй параллель хавтгайд байрлаж, 1-р линз матрицын элементэн линзийн фокусын зайнаас бага фокусын зайтай элементэн линзүүдээс бүрдэх 2-р линз матриц,  гэрэл үүсгэгч болон  1-р линз матрицын хооронд  гэрэл үүсгэгчээс цацарсан гэрлийг   гэрэл үүсгэгчтэй харалдаа байрлах  1-р линз матрицийн элементэн линз рүү чиглүүлэх чиглүүлэгчтэй байна.

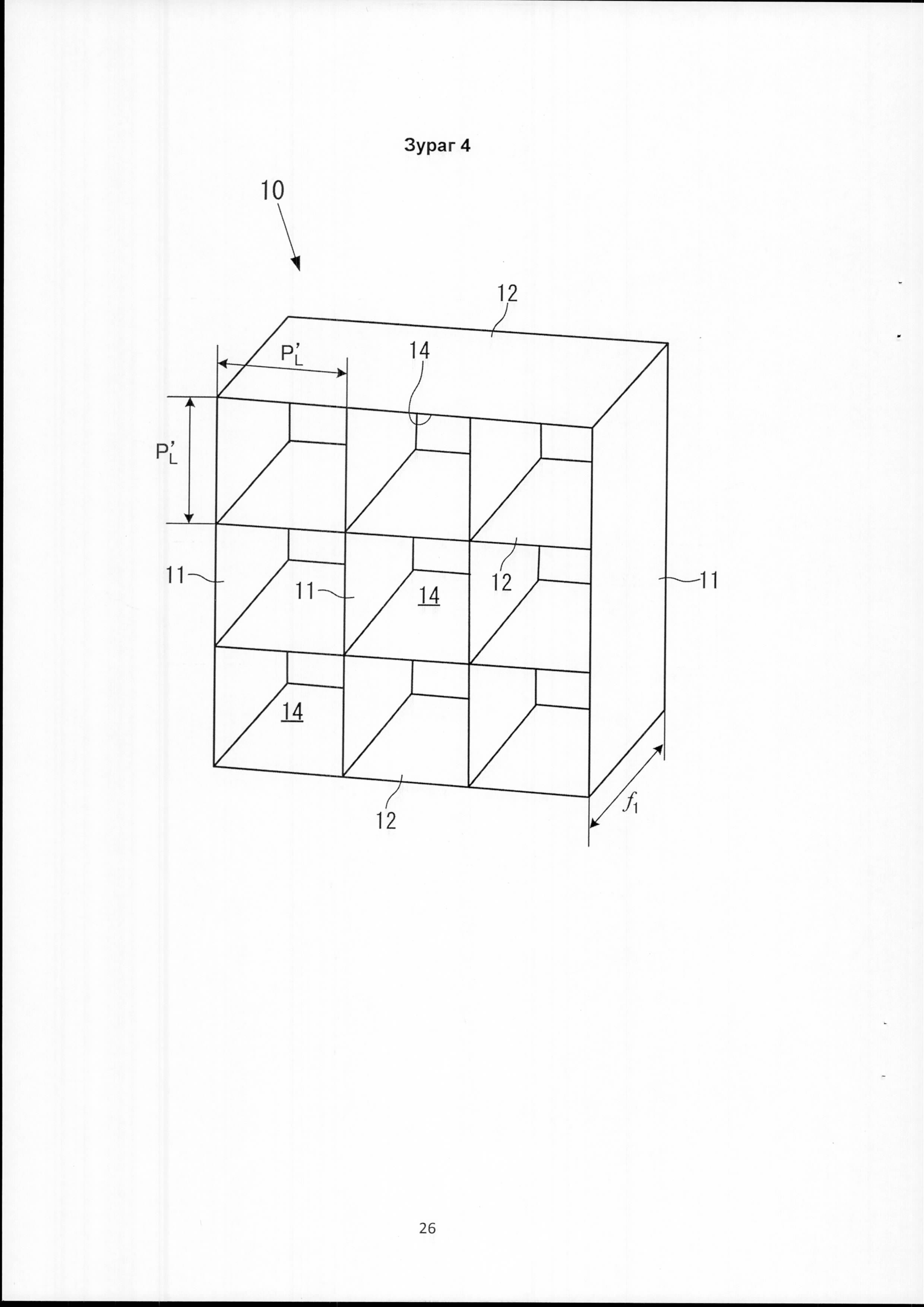

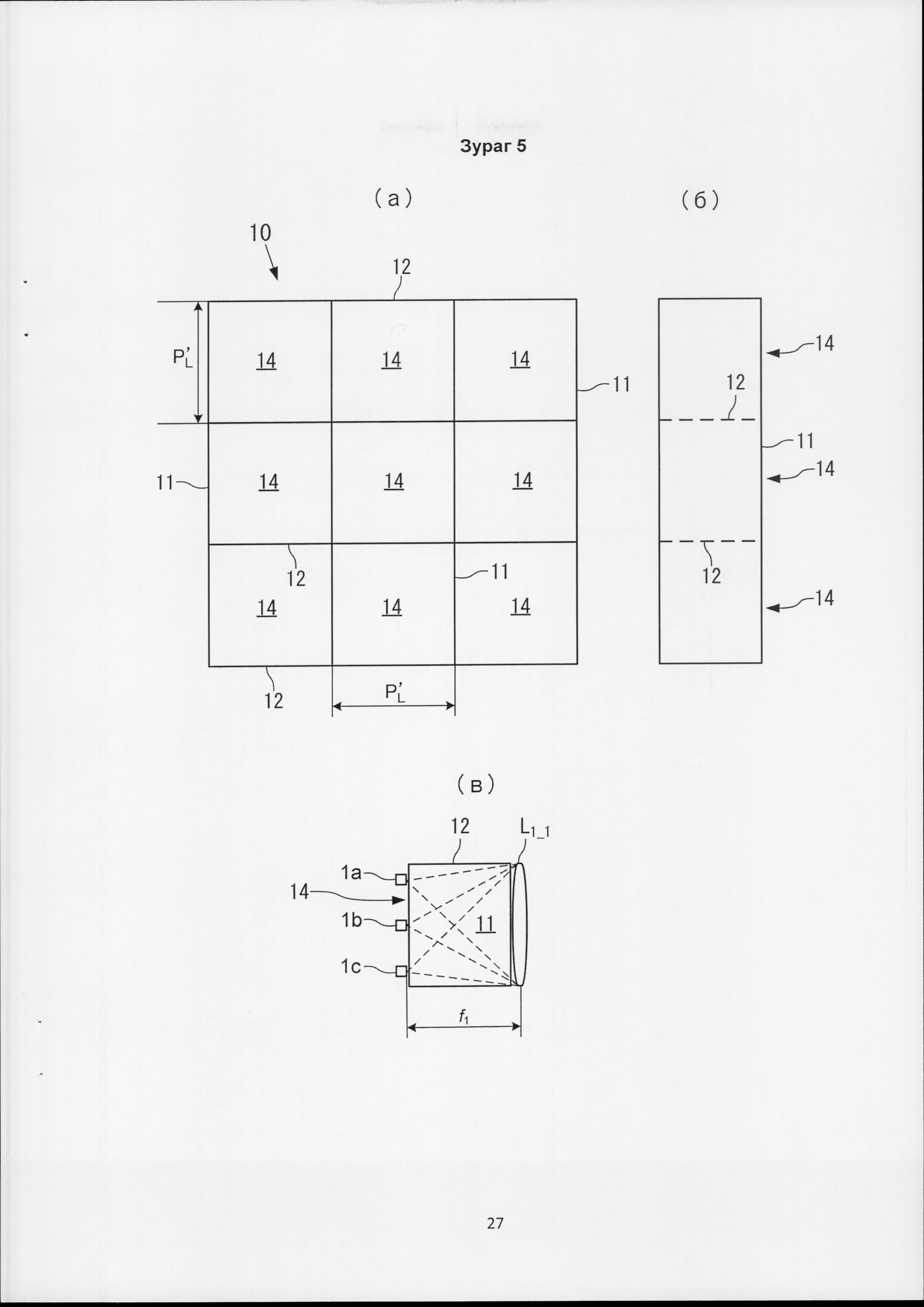

2. Цэгэн гэрлийн үүсгэгчтэй нийлмэл гурван хэмжээст дүрсийн дэлгэцийн томъёоллын 1 дүгээрийн ялгаа нь   чиглүүлэгч нь хоёр төгсгөлдөө онгорхой ам болон хананаас бүрдэх дундаа хөндий бүхий гурван хэмжээст биет бөгөөд   чиглүүлэгчийн нэг онгорхой аманд  гэрэл үүсгэгч,  чиглүүлэгчийн нөгөө онгорхой аманд элементэн линз тус тус байрлаж,  гэрэл үүсгэгчээс гарсан гэрэл нь  гурван хэмжээст биетийн   хананы дундуур нэвтэрч тус элементэн линзэд тусна.

3. Цэгэн гэрлийн үүсгэгчтэй нийлмэл гурван хэмжээст дүрсийн дэлгэцийн томъёоллын 1 эсвэл 2 дугаарын ялгаа нь  гэрэл үүсгэгч нь  1-р линз матрицаас   1-р линз матрицын элементэн линзийн фокусын зайтай хэмжээтэй газарт байрлаж 2-р линз матрицын элементэн линзийн фокусын зай нь f байхад   хоёр хэмжээст дэлгэц нь  2-р линз матрицаас 3·f/2 хэмжээний зайтай газарт байрлана.

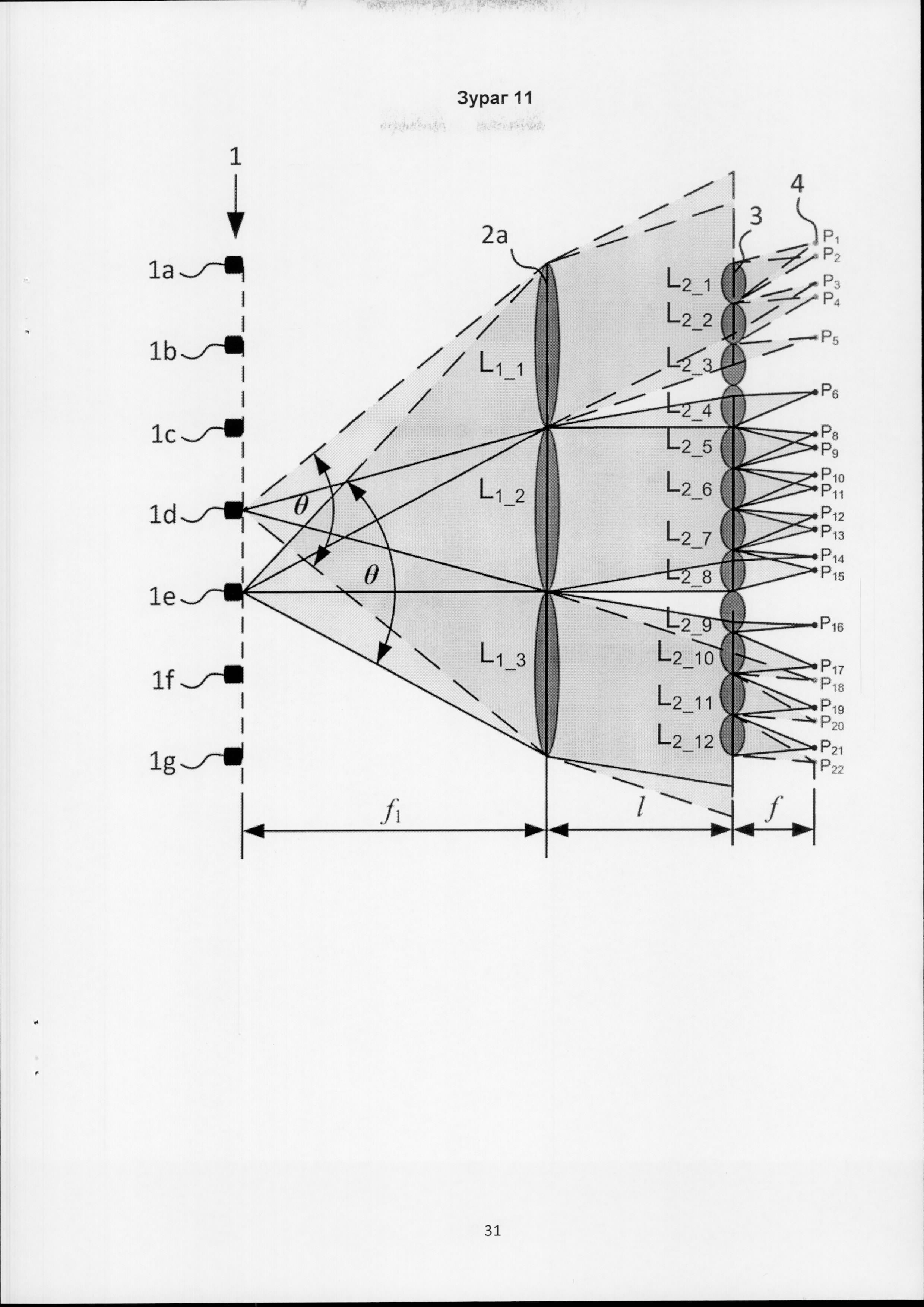

4. Цэгэн гэрлийн үүсгэгчтэй нийлмэл гурван хэмжээст дүрсийн дэлгэцийн томъёоллын 1-3 дугаарын аль нэгийн ялгаа нь  2-р линз матрицын элементэн линзийн урт болон өргөн нь P_L,  1-р линз матрицын элементэн линзийн фокусын зай нь f₁, уг 2-р линз матрицын элементэн линзийн фокусын зай нь f байхад уг гэрэл үүсгэгч нь хоорондоо P_L·f₁/(3·f) зайтай байрлана.

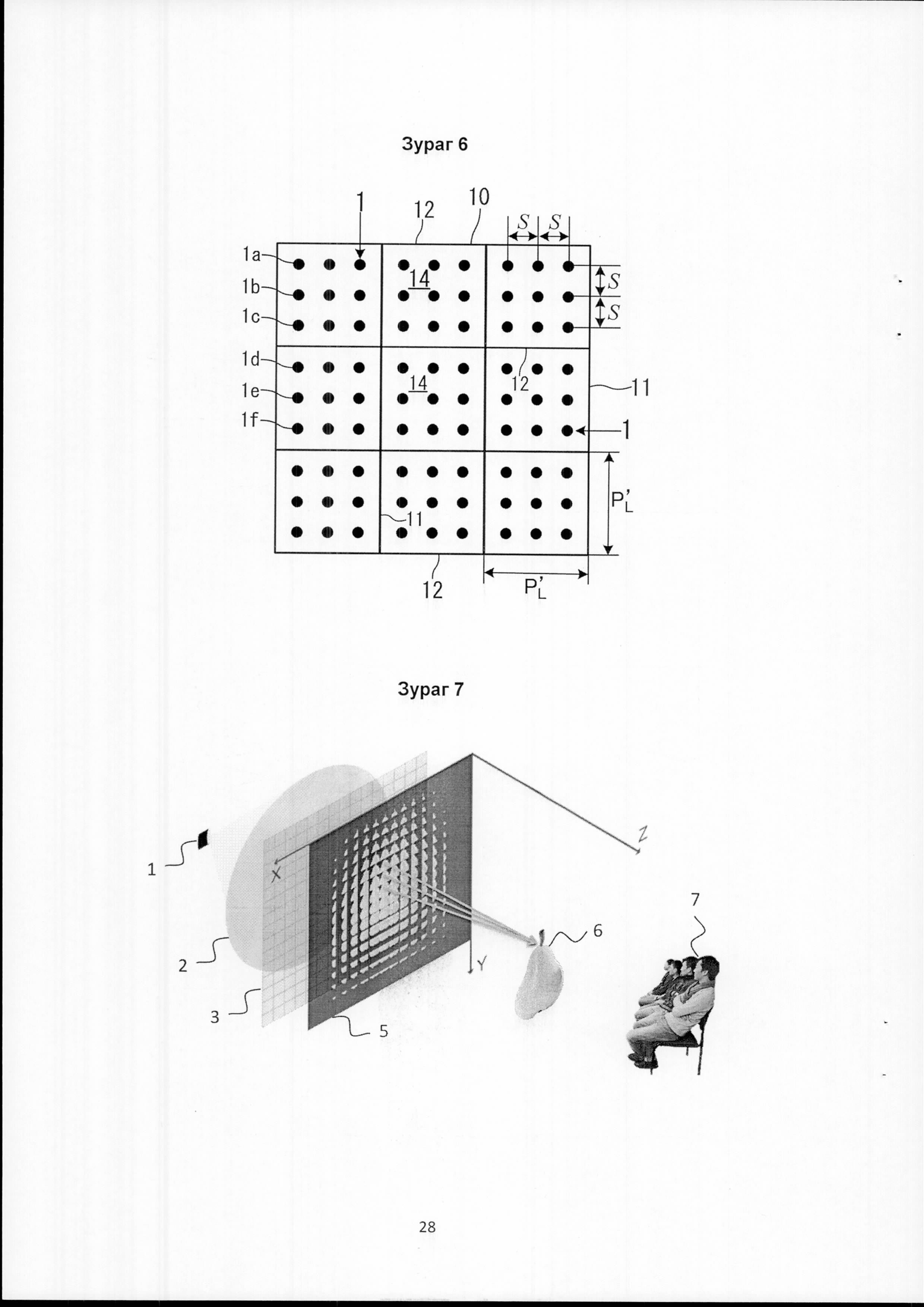

5. Цэгэн гэрлийн үүсгэгчтэй нийлмэл гурван хэмжээст дүрсийн дэлгэцийн томъёоллын 4 дүгээрийн ялгаа нь  1-р линз матрицийг бүрдүүлж байгаа элементэн линзүүд бүрийн харалдаа 9 ширхэг гэрэл үүсгэгч байна.

6. Гэрэл үүсгэгч, элементэн линзүүдээс бүрдэх линз матриц болон хоёр хэмжээст дэлгэцээс бүрдсэн цэгэн гэрлийн үүсгэгчтэй нийлмэл гурван хэмжээст дүрсийн дэлгэцийн нягтшилийг сайжруулах аргын ялгаа нь  хоёр хэмжээст дэлгэцтэй параллель хавтгайд  гэрэл үүсгэгч,  гэрэл үүсгэгч болон хоёр хэмжээст дэлгэцийн дунд тэдгээртэй параллель хавтгайд 1-р линз матриц, хоёр хэмжээст дэлгэц болон 1-р линз матрицийн дунд тэдгээртэй параллель хавтгайд 1-р линз матрицын элементэн линзийн фокусын зайнаас бага фокусын зайтай элементэн линзүүдээс бүрдэх 2-р линз матрицыг байрлуулж, гэрэл үүсгэгч болон 1-р линз матрицын хооронд гэрэл үүсгэгчтэй харалдаа байрлах чиглүүлэгчээр гэрэл үүсгэгчээс цацарсан гэрлийг 1-р линз матрицийн элементэн линз рүү чиглүүлнэ.

7. Цэгэн гэрлийн үүсгэгчтэй нийлмэл гурван хэмжээст дүрсийн дэлгэцийн нягтшилийг сайжруулах аргын томъёоллын 6 дугаарын ялгаа нь  чиглүүлэгч нь хоёр төгсгөлдөө онгорхой ам болон хананаас бүрдэх дундаа хөндий бүхий гурван хэмжээст биет бөгөөд чиглүүлэгчийн нэг онгорхой аманд гэрэл үүсгэгч,   чиглүүлэгчийн нөгөө онгорхой аманд элементэн линз тус тус байрлаж, уг гэрэл үүсгэгчээс гарсан гэрэл нь уг гурван хэмжээст биетийн  хананы дундуур нэвтэрч   элементэн линзэд тусна.

8. Цэгэн гэрлийн үүсгэгчтэй нийлмэл гурван хэмжээст дүрсийн дэлгэцийн нягтшилийг сайжруулах аргын томъёоллын 6 эсвэл 7 дугаарын ялгаа нь   гэрэл үүсгэгч нь  1-р линз матрицаас  1-р линз матрицын элементэн линзийн фокусын зайтай тэнцүү хэмжээтэй газарт байрлаж 2-р линз матрицын элементэн линзийн фокусын зай нь f байхад хоёр хэмжээст дэлгэц нь  2-р линз матрицаас 3·f/2 хэмжээний зайтай газарт байрлана.

9. Цэгэн гэрлийн үүсгэгчтэй нийлмэл гурван хэмжээст дүрсийн дэлгэцийн нягтшилийг сайжруулах аргын томъёоллын 6 - 8 дугаарын аль нэгийн ялгаа нь   2-р линз матрицын элементэн линзийн урт болон өргөн нь P_L,  1-р линз матрицын элементэн линзийн фокусын зай нь f₁,  2-р линз матрицын элементэн линзийн фокусын зай нь f байхад  гэрэл үүсгэгч нь хоорондоо P_L·f₁/(3·f) зайтай байрлана.
