Товч тайлбар
Тус шийдлийн зорилго нь барилга байгууламжийн бүс дэх хөрсний усыг эргүүлэн ашиглах системийг гарган авхад ошино.
Барилга байгууламжийн ойролцоо, хөрсний хөлдөлтийн төвшнөөс доош гүнтэй усан сан байгуулж, хөрсний усыг цуглуулах зорилгоор хайргаар дүүргэнэ. Усан сан дотор хайрганы дундуур Хөрсний ус цуглуулах хоолой байрлуулна. Нэг үзүүрийг нь Хөрсний ус цуглуулах хоолой дотор, нөгөө үзүүрийг нь барилга байгууламж доторх насостой холбосон Ус татах хоолой байрлуулж, насосоор Хөрсний ус цуглуулах хоолой доторх усыг татан, Хөрсний ус цэвэршүүлэх төхөөрөмжид өгнө. Хөрсний ус цэвэршүүлэх төхөөрөмжөөс гарсан усыг ахуйн хэрэглээнд хэрэглэнэ. Уламжлалт Дренажны системийн Хөрсний ус зайлуулах хоолой нь Хөрсний ус цуглуулах хоолойд холбогдсон байна.
ТОМЬЁОЛОЛ

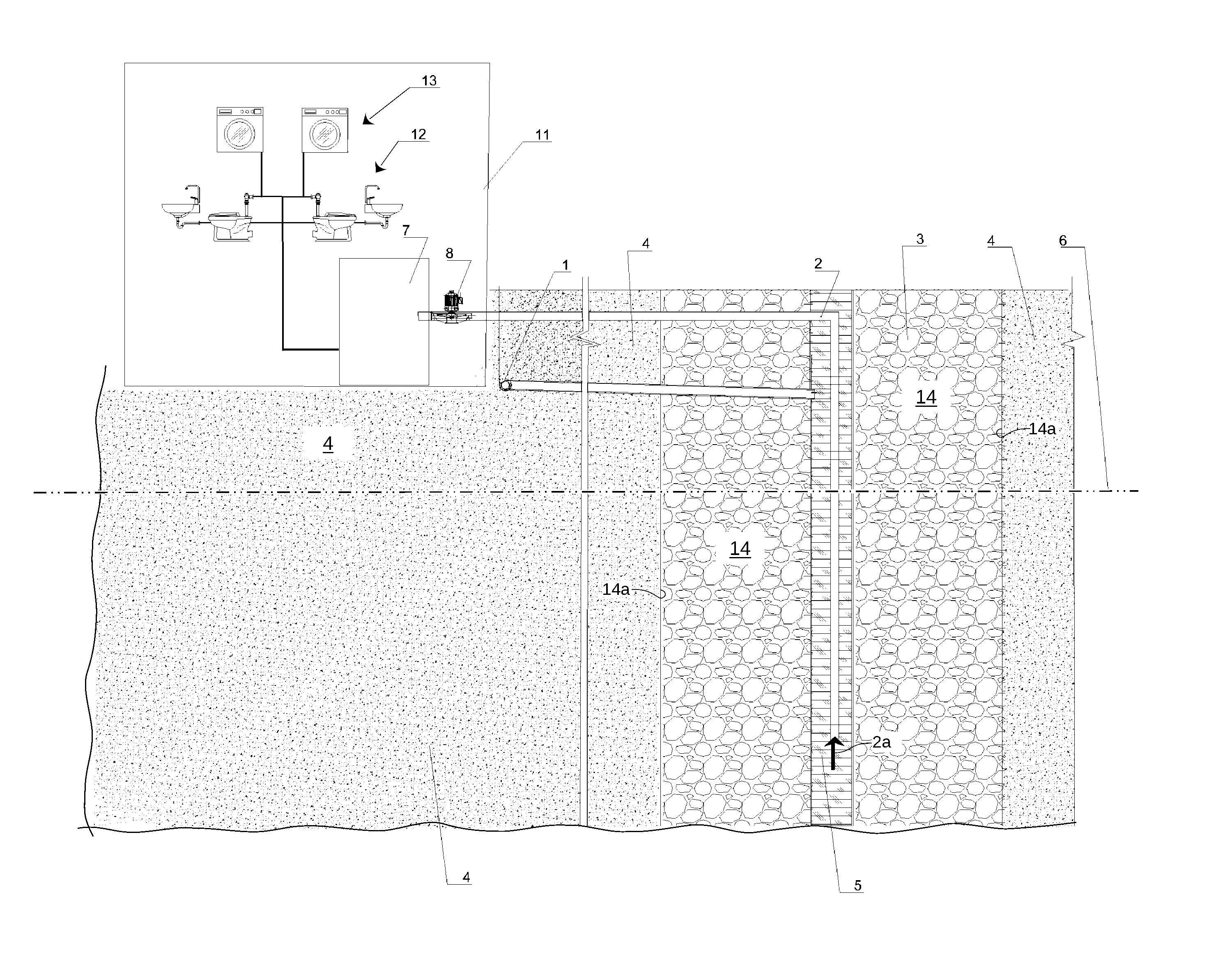

1. Хөрсний усыг эргүүлэн ашиглах усан сангийн системийн ялгаа нь барилга байгууламжийн бүс дэх хөрсний усыг цуглуулж, дахин ашиглах зорилгоор барилга байгууламжийн бүс дэх хөрсний устай газрын /4/ усыг зайлуулах дренажийн систем, эргэн тойрны хөрсний усыг татан төвлөрүүлэх усан сан /14/, усан сан /14/ дотор цугларсан усыг татах хөрсний ус татах хоолой /5/, барилга байгууламжийн /11/ дотор эсвэл гадна байрлах ус дамжуулах хоолойн насос /8/, хөрсний ус татах хоолой /5/ доторх усыг татан ус дамжуулах хоолойн насосод /8/ дамжуулан өгөх ус татах хоолой /2/, ус цэвэршүүлэгч төхөөрөмжөөс /7/ бүрдэнэ.
2. Системийн томьёоллын 1 дүгээрийн ялгаа нь барилга байгууламжийн бүс дэх хөрсний устай газрын /4/ усыг зайлуулах дренажийн системийн нэг үзүүр нь хөрсний устай газарт /4/ байрлаж, нөгөө үзүүр нь дренаж дотор байрлуулсан хөрсний ус зайлуулах хоолой /1/, уг дренаж дотор цугларсан усыг татан зайлуулах ус дамжуулах хоолойгоос бүрэлдэнэ.
3. Системийн томьёоллын 1 дүгээрийн ялгаа нь усан сан /14/ нь барилга байгууламжийн /11/ ойролцоо байрлуулсан, хөрсний хөлдөлтийн төвшний хязгаараас /6/ доош гүнтэй, хөрсний усыг цуглуулах хайргаар /3/ дүүргэсэн байна.
4. Системийн томьёоллын 1 дүгээрийн ялгаа нь хөрсний ус татах хоолой /5/ нь усан сангийн /14/ дотор байрлуулсан бөгөөд, доод үзүүрийг нь хөрсний хөлдөлтийн төвшний хязгаараас /6/ доош, дээд үзүүрийг нь газрын гадарга хүртэл босоогоор нь байрлуулсан байна.
5. Системийн томьёоллын 1 дүгээрийн ялгаа нь ус цэвэршүүлэгч төхөөрөмж /7/, ус дамжуулах хоолойн насосоор /8/ хөрсний ус цуглуулах хоолой /5/ дотор цугларсан хөрсний усыг доод үзүүрээс /2а/ сорж аваад ус татах хоолойгоор /2/ дамжуулан татсан усыг цэвэршүүлэн гаргаж, хэрэглэгчид өгнө.
6. Системийн томьёоллын 1 дүгээрийн ялгаа нь хөрсний усыг эргүүлэн ашиглах системийн ус татах хоолой /2/, доод үзүүр /2а/ нь хөрсний ус цуглуулах хоолойн /5/ доод хэсэгт байрлаж, хөрсний ус цуглуулах хоолойн /5/ дотор босоогоор тавигдан, хөрсний ус цуглуулах хоолойн /5/ дээд хэсгээс ус дамжуулах хоолойн насос /8/ хүртэл усан сан /14/ болон хөрсний устай газар /4/ дундуур тавигдан ус дамжуулах хоолойн насосод /8/ холбогдоно.
7. Системийн томьёоллын 1 дүгээрийн ялгаа нь барилга байгууламжийн /11/ суурийн эргэн тойрны хөрсний ус нь хөрсний ус цуглуулах хоолойд /5/ цутгах ба уг суурийн эргэн тойронд байрлуулсан хөрсний ус зайлуулах хоолойн /1/ гаралтын ам нь хөрсний ус татах хоолойд /5/ холбогдсон байна.
8. Системийн томьёоллын 1 дүгээрийн ялгаа нь хөрсний усыг эргүүлэн ашиглах систем нь усан санд /14/ цугларсан усыг анхан шатанд цэвэршүүлэх ба уг хайрга /3/ нь кварцын элс, эсвэл идэвхжүүлсэн нүүрс, эсвэл эдгээрийн хольцтой байна.
