Товч тайлбар
Тус шийдлийн зорилго нь эд ангийн элэгдлийн хугацаа уртасгах боломжтой ачилтын Ачилтын тэнжээ зохиомжлон гаргахад оршино.

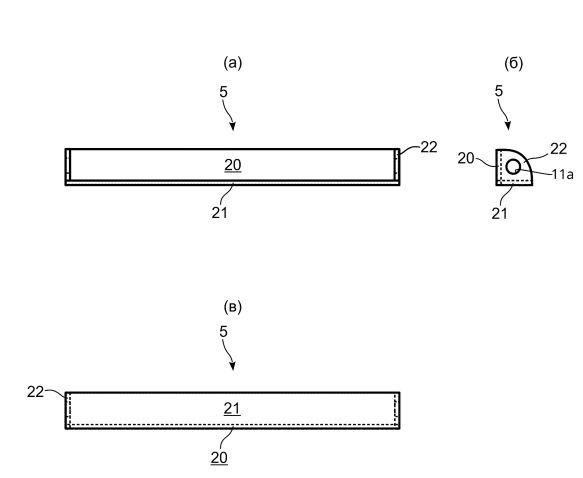

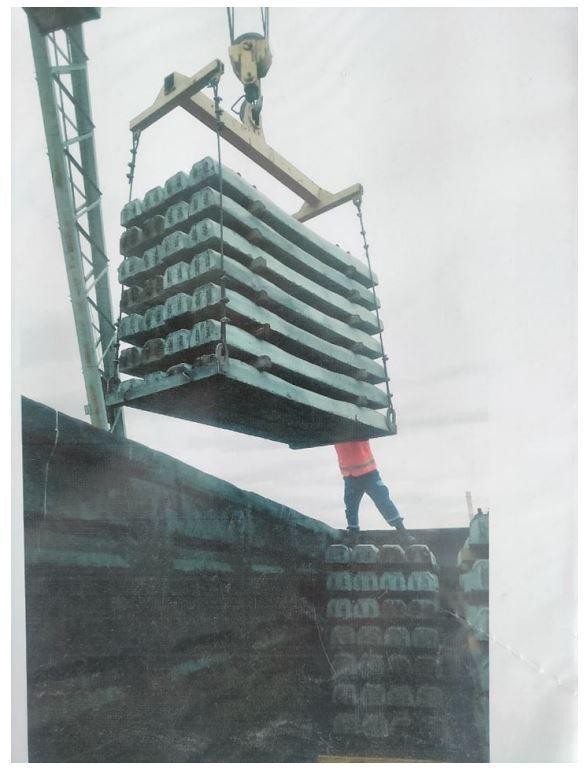

Тус шийдлийн ачилтын тэнжээ нь хоёр үзүүрийн ханандаа тросс гогодон оруулах 2-р нүхтэй (11а, 13а), хэвтээ Г хэлбэрийн хоёр ширхэг тавиуртай (5, 6) байх бөгөөд, ачааны тавиур (5, 6)-ын суурь (20) дээр ачааг тавин зөөж хэрэглэнэ.
Тус шийдлийн ачилтын тэнжээ нь тросстой хэсгийн доод хэсэгт нь угольник хэлбэртэй болгож, троссны элэгдлийн хугацаа уртассан үр ашигтай шийдэл болсон.
ТОМЬЁОЛОЛ
1. Ачилтын тэнжээний ялгаа нь бетон дэрийг зөөх, ачихад хэрэглэх, эд ангийн эдэлгээг уртасгах зориулалттай
- Нуруу (2),

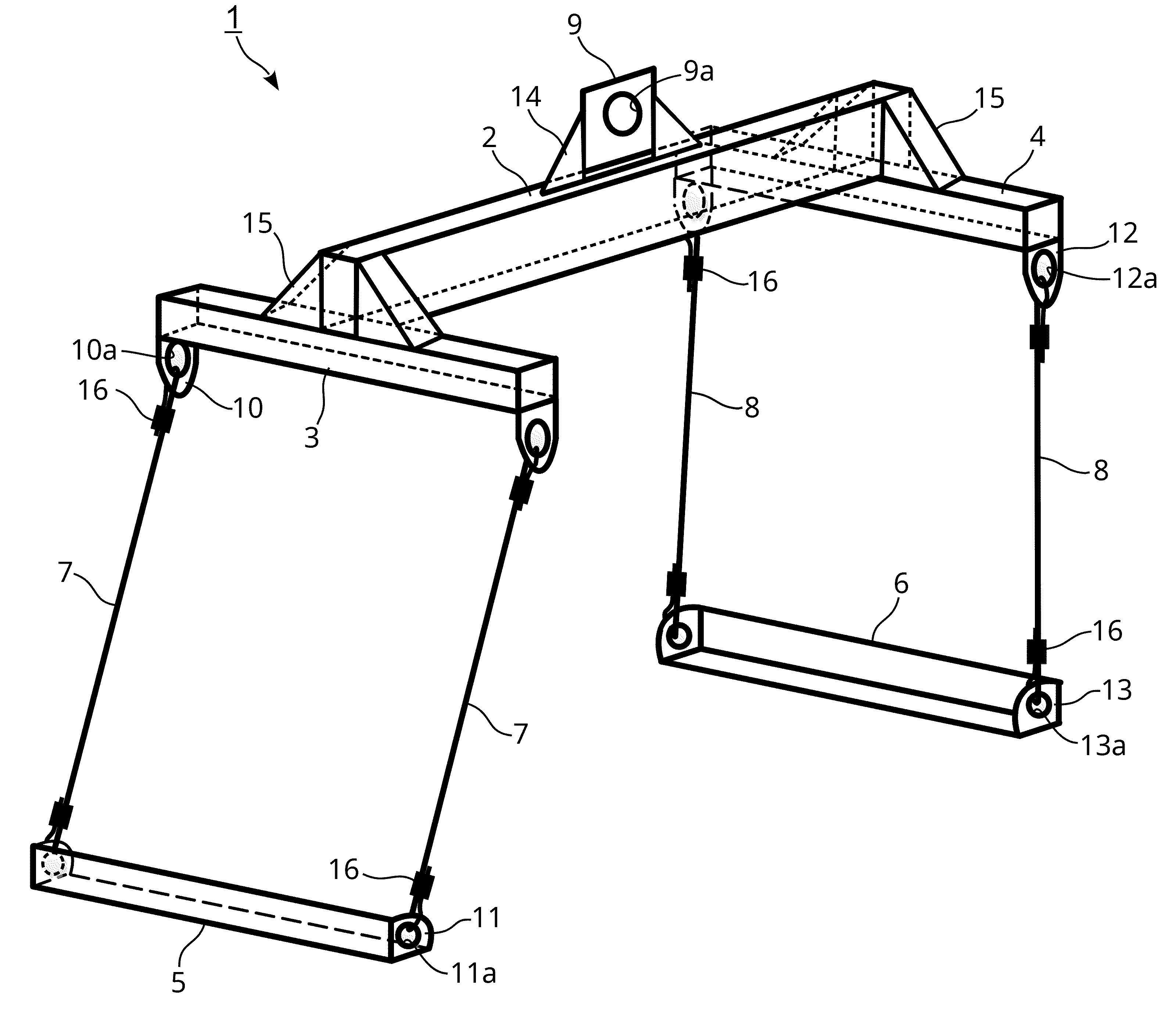

- Нурууны (2) хоёр үзүүрт тэгш өнцөг үүсгэн хөдөлгөөнгүй бэхлэгдсэн хөндлөн нуруу (3, 4),
- Хөндлөн нурууны (3, 4) хоёр үзүүрийн чихний нүхэнд (10а, 12а) дээд үзүүрээр нь бэхэлсэн нийт дөрвөн тросс (7, 8), болон
- Дөрвөн троссын (7, 8) доод хоёр үзүүрийг бэхэлгээний чихний нүхэнд (11а, 13а) нь бэхэлсэн хоёр ачааны тавиураас (5, 6) бүрэлдэнэ.
2. Томьёоллын 1 дүгээрийн ялгаа нь Нурууны (2) дээд талын гол хэсэгт өргөх хэрэгслээс өлгөх зориулалттай нүх (9а) бүхий бэхэлгээний хэрэгсэлтэй (9) байна.
3. Томьёоллын 2 дугаарын ялгаа нь Ачааны тавиур (5, 6) тус бүр дээр ачааны хоёр үзүүрийг тавин, өргөгч цамхгийн өргөх механизмын хэрэгсэлд нүхээр (9а) өлгөн ачааг зөөх бөгөөд ингэж зөөх үед тросс (7, 8) нь ачаатай байнга үрэлт өгөхгүй учир элэгдэл гарахгүй үр дүнтэй болно.
4. Томьёоллын 3 дугаарын ялгаа нь Ачааны тавиур (5, 6) тус бүр нь ачааны үзүүрийг дээр нь тавих зориулалттай ёроол (20) болон хананаас (21) бүрэлдэх хэвтээ Г хэлбэртэй урт гонзгой хавтангаас бүрэлдэж, ёроол (20) тус бүр дээр ачааны хоёр үзүүрийг тавьж, ачааны хоёр үзүүрийн гадна талд хана (21) байрлана.
